シム・スペーサーのサイズの重要性・内外径の測り方・板厚の種類

設備の精度と寿命への影響

機械の可動部や接合部に不適切な隙間があると、振動やガタつきが発生しやすくなります。これが原因で部品の摩耗が進み、設備全体の精度低下を引き起こす場合があります。シム・スペーサーを用いて隙間を細かく調整することで、部品同士の適切な位置関係を維持し、設備の安定稼働にもつながります。そのため、使用箇所に適した内外径や板厚のシム・スペーサーを選定することが重要です。

調整作業の効率化

正確なサイズのシム・スペーサーをあらかじめ用意することで、現場での調整作業をスムーズに進めやすくなります。サイズが合わないシム・スペーサーを使用したり、追加の調整作業が必要になったりすると、作業時間が長引くだけでなく、期待する精度が得られない可能性があります。用途や設置スペースに合ったサイズを選定することは、組み立てやメンテナンスにかかる工数の削減にもつながります。

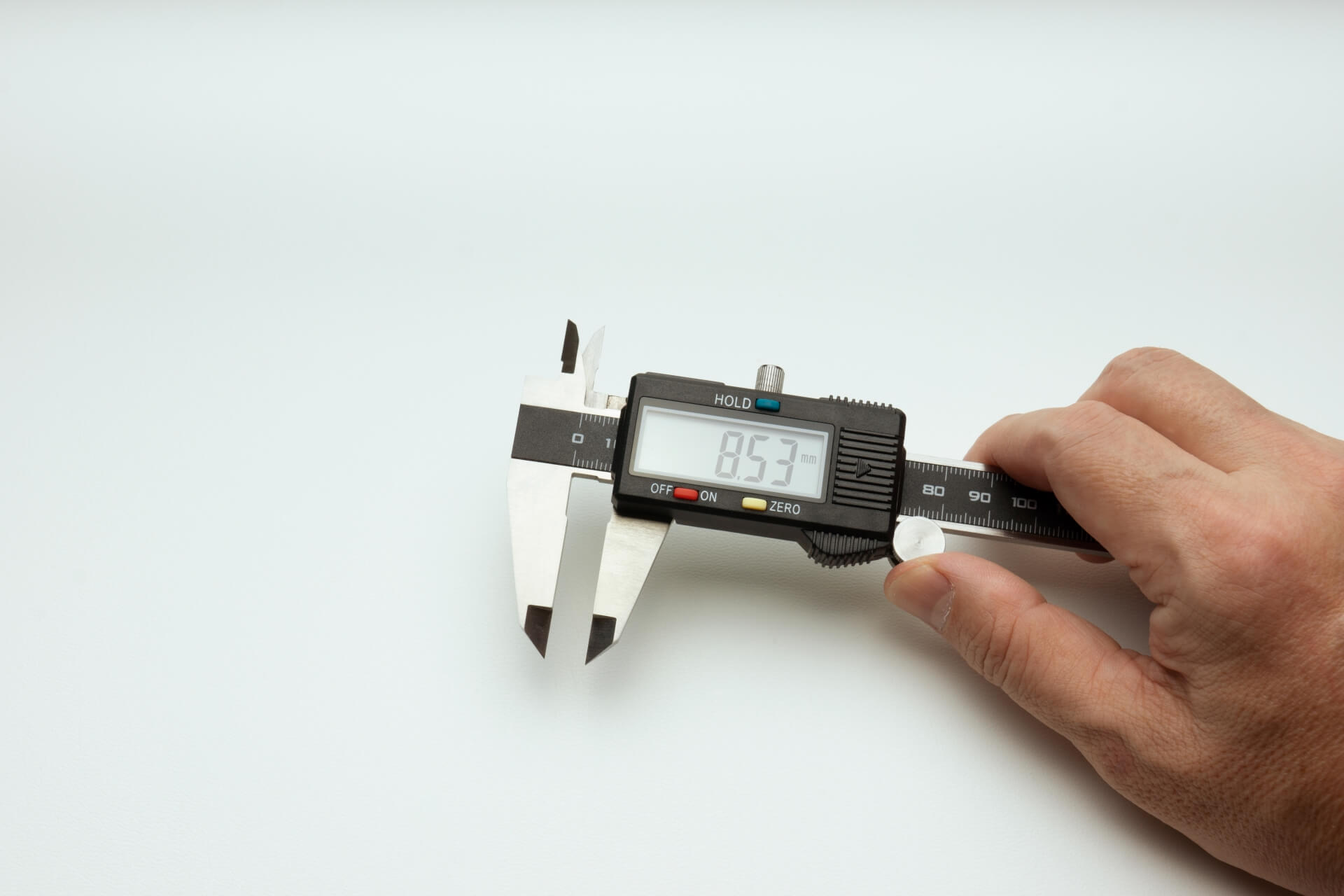

軸（シャフト）に合わせる場合

シム・スペーサーを軸に通して使用する場合は、内径の寸法を確認します。隙間が小さすぎると軸に通しにくくなり、逆に大きすぎると軸に対して位置ずれが生じ、ガタつきの原因となる可能性があります。そのため、適切なクリアランスを考慮しながらサイズを選ぶことが大切です。

ハウジング（穴）に合わせる場合

シム・スペーサーをハウジングや穴部にはめ込んで使用する場合は、外径の寸法が基準となります。外径が大きすぎると穴に収まらず、小さすぎると内部で部品が動く原因となるため、ハウジング寸法に合わせた測定とサイズ選定が重要です。

内外径の測定結果をもとに使用箇所に適したサイズを選定することで、シム・スペーサー本来の性能を発揮しやすくなります。

要求精度に応じた板厚の選択

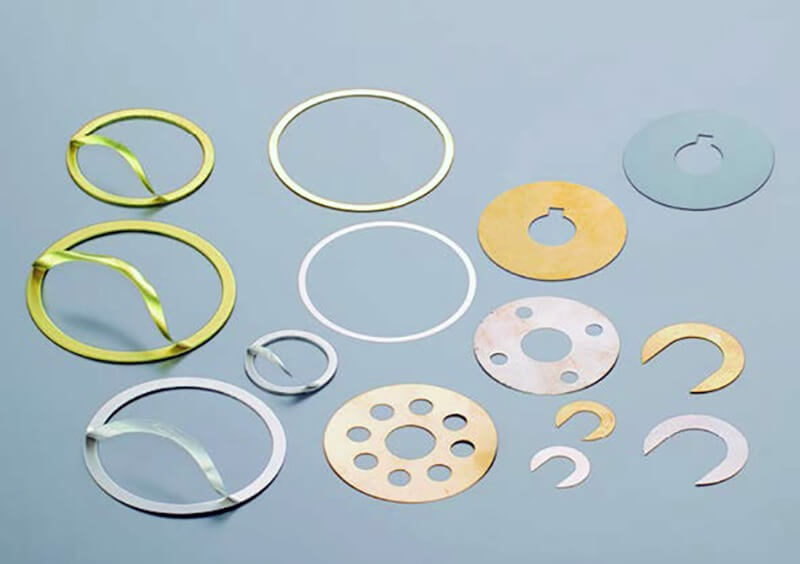

シム・スペーサーの板厚は、0.01mmといった薄いものから、数mm単位の厚みを持つものまで幅広く用意されています。例えば、モーターベースの高さ調整など、比較的大きな隙間を埋める場合は厚みのあるスペーサーを使用します。一方、より細かな調整が求められる箇所では、薄いシムを用いて必要な寸法へ調整します。このように、用途や要求精度に応じて適切な板厚を選ぶことが大切です。

複数枚の組み合わせによる調整

実際の現場では、単一の板厚だけでなく、異なる厚みのシム・スペーサーを複数枚組み合わせて必要な寸法に調整することがあります。複数の板厚がセットになった商品を活用することで、現場で寸法の調整が必要な場面にも対処しやすくなります。用途に応じた板厚のバリエーションを揃えておくことで、目的に応じた調整精度の確保につながります。
