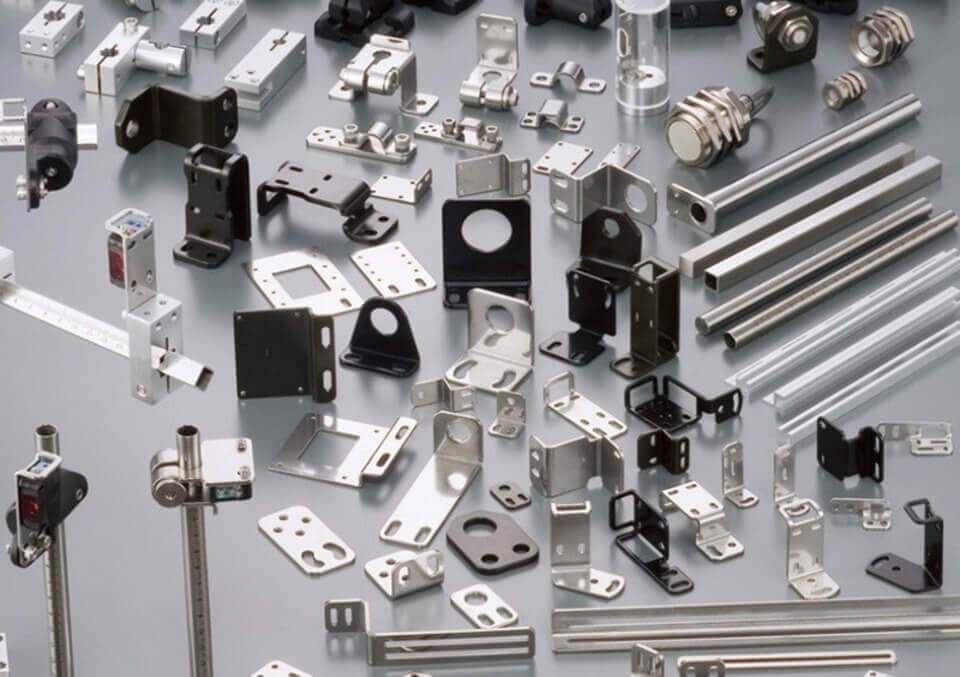

センサブラケットの標準品のメリット・汎用性・対応範囲

設計および製作工数の削減

標準品を導入するメリットは、設計から製作にかかる一連の時間を短縮できる点です。主要なセンサメーカーの製品寸法に適合するブラケットが製品化されているため、カタログから要件に合うものを選択できます。また、標準品にはCADデータが無償で提供されており、データをダウンロードして自社の図面に組み込むだけで周辺機器との干渉確認が完了します。

コストの最適化とメンテナンス性の向上

標準品は安定して量産されているため、部品単価を抑えやすい傾向があります。加工の手間が省けることで、人件費を含めたトータルコストの低減につながります。運用開始後にセンサの増設や破損による部品交換が必要になった際も、同じ型番の手配のみで素早く復旧でき、長期的な保守管理が可能となります。

光軸調整を容易にする構造

光電センサの設置で課題となるのが、設備への取り付け後に発生する角度や向きの微調整です。標準品の中には、固定用のボルト穴が長穴になっているものや、ジョイント部品とシャフトを組み合わせて空間内の位置や向きを調整しながら固定できるスタンドタイプが用意されています。これにより、ブラケット自体を大きく作り直すことなく、立ち上げ現場で光軸調整を行いやすくなります。

センサを保護するガード機能の活用

台車や作業者の往来が多い通路の周辺や、搬送中のワークが接触しやすい環境では、センサ本体が衝撃を受けることがあります。こうした場面では、センサの周囲を金属板で覆うフルガードタイプの標準品ブラケットが活用できます。専用の保護カバーを別途設計して製作する必要がなく、センサの固定と物理的な保護を一つの金具で担える点が特徴です。

円柱型センサに対応した固定構造

近接センサで広く普及しているのが、M8やM12といったネジ切りが施された円柱型です。これらを固定するための標準品には、センサの外径に合わせた丸穴が開いたストレートタイプやL型が用意されています。また、ワークとの接触が発生しやすい設備向けに、スリットを締め込んでセンサ全体を保持するタイプもあります。こうした構造を採用することで、センサの破損を抑えながら取付状態を維持しやすくなります。

設置スペースに合わせた形状の選択

設備の限られたスペースに近接センサを組み込む場合も、壁面に沿わせる背面取付タイプや、アルミフレームの溝を活用して固定できる専用ブラケットなど、現場の構造に合わせた選択が可能です。高剛性が求められる箇所には、板厚を増したタイプを選ぶことで、たわみを抑えてセンサを取り付けられます。
