セットカラーの内径サイズの種類・隙間と公差の考え方・選び方

幅広い寸法展開とサイズの規格

セットカラーの内径は、数mmの小径から100mmを超える大径まで幅広く展開されています。一般的に流通する製品は、1mm単位などの細かな刻みで設定されています。内径の寸法に加えて、外径や幅の組み合わせにもバリエーションがあります。例えば、周辺部品との干渉を防ぐ場合には、外径や幅の小さなコンパクトタイプを選定することがおすすめです。設置スペースや必要な強度に応じて、適切な形状の選定が求められます。

規格外の寸法が求められるケース

装置の多くは、標準規格で対応できますが、海外製設備や特殊設計の機械などは、規格外の内径サイズが必要になることがあります。このような場合、近似した規格品を流用すると、締め付け不良やシャフト損傷のリスクが高まります。特殊な寸法が必要な場合は、追加工やセミオーダーを活用することで対応できます。内径寸法を指定して製作することで、既存のシャフトに適した固定が可能です。

シャフト固定と公差の関係

一般的に、セットカラーの内径はシャフトの外径に対してわずかに大きく設定されています。これは、シャフトへの挿入性を確保するためです。シャフト側には、はめあいの種類に応じて適切な外径公差が設定されており、セットカラー側もそれに応じた寸法公差で加工されています。このバランスが崩れると不具合が生じます。隙間が大きすぎる場合は、締め付け時に傾きが発生したり、固定力が不足して振動によるズレにつながることがあります。一方で隙間が小さすぎる、あるいは負の公差となっている場合は、シャフトへの挿入性が低下し、組み立て作業に支障が出ます。

固定方法による隙間の影響

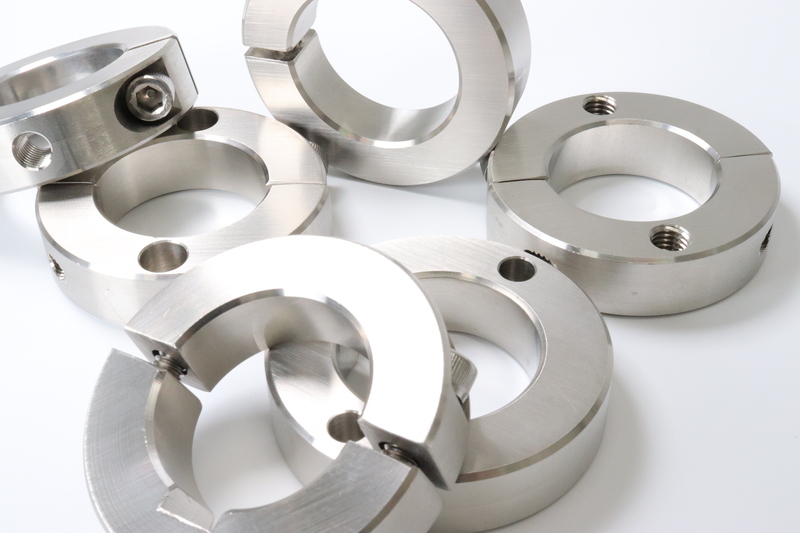

固定方式によっても隙間の影響は異なります。止めネジタイプでは、隙間が大きいとネジ先端に負荷が集中しやすく、シャフトに傷がつくリスクが高まります。一方、スリットタイプやセパレートタイプは、締結により内径全体が収縮し、シャフトを面で保持します。そのため、一定の隙間があっても均一な固定力を得やすく、シャフトへの影響を抑えやすい構造です。用途や求める精度に応じて、公差と固定方式の組み合わせを検討することがポイントとなります。

シャフト径と設置スペースの確認

まず、対象となるシャフトの外径と公差を確認し、それに適合する内径寸法を決定します。そのうえで、取り付け箇所の周辺スペースを確認します。特に、スリットタイプやセパレートタイプを使用する場合は、締め付け用ボルトの操作に必要な工具スペースを確保しておく必要があります。スペースが限られる場合は、外径の小さいコンパクトタイプを選定するなどの対応が求められます。

環境に応じた材質とタイプの選定

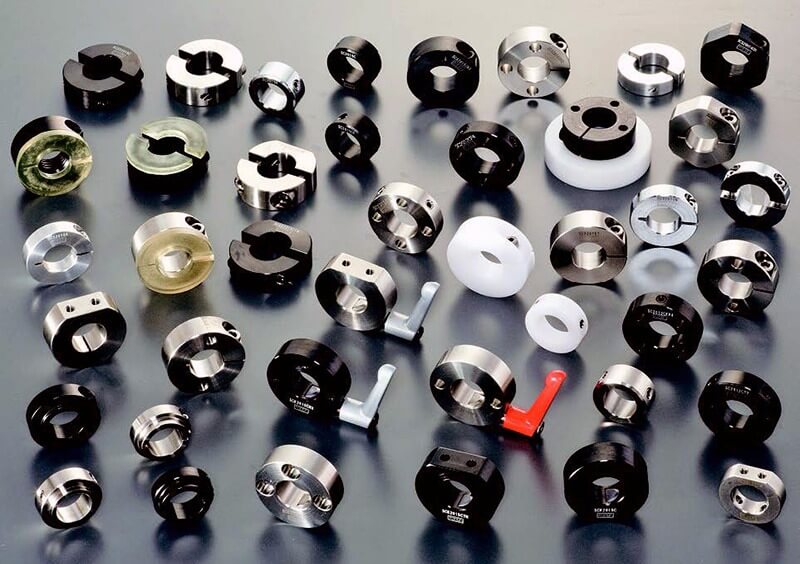

次に、使用環境に適した材質を選びます。一般的な工場環境であれば鉄製で十分な固定強度が得られますが、水や薬品に触れる環境ではステンレス製や樹脂製が適しています。また、ロボットアームなど軽量化が求められる用途ではアルミ製が有効です。

さらに、組み立てやメンテナンス性も考慮します。シャフトの端部から部品を通せない構造の場合、セパレートタイプを選ぶことで、周辺設備の分解を抑えながら取り付けや交換が行えます。
