セットカラーの規格と寸法・固定方法・用途別の選び方

シャフト径に合わせた内径の選択

セットカラー選定の基本となるのが内径です。内径は取り付けるシャフト径と一致することが前提となり、規格品では数ミリから100ミリを超える大径まで幅広く展開されています。内径がシャフトに対して大きすぎると固定力が低下し、小さすぎる場合は取り付け自体ができません。

外径と幅が与える影響

内径に加えて、外径や幅も性能や使い勝手に影響する要素です。外径が大きいほど締め付けに対する強度は高まりますが、周辺部品との干渉リスクも増えるため、設置スペースとのバランスが重要になります。スペースに制約がある場合は、コンパクトタイプの選択が有効です。

また、幅はシャフトとの接触面積や保持の安定性に関わります。幅が広いタイプは固定力の安定性に優れますが、複数部品を近接して配置する設計では干渉の要因になることがあります。用途やレイアウトに応じて、寸法を総合的に判断することがポイントです。

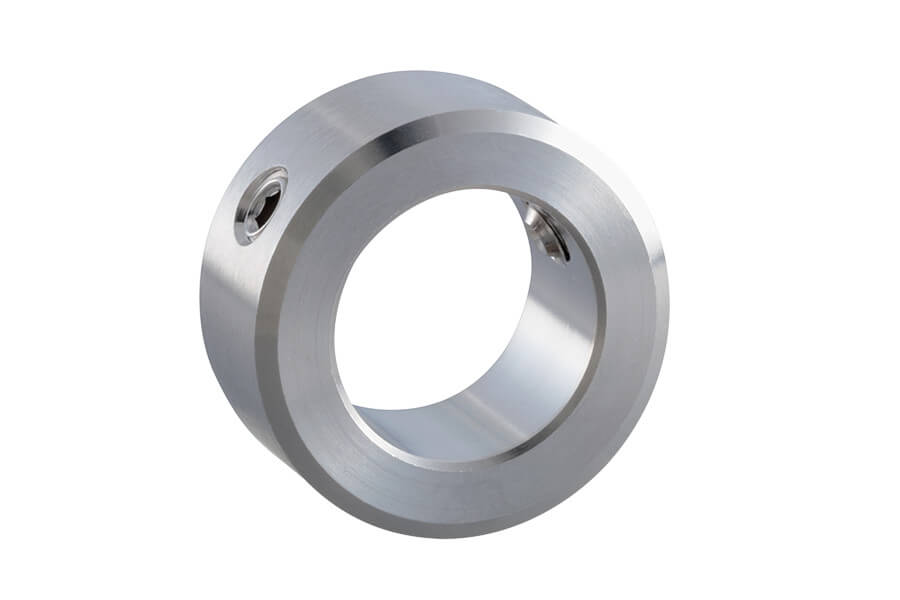

セットスクリュータイプの特徴

セットスクリュータイプは、外周部の止めネジを締め込むことでシャフトに固定する方式です。構造がシンプルで小型化しやすく、コスト面でも導入しやすい点が特徴です。一方で、ネジ先端が直接シャフト表面に接触するため、傷が生じやすいという側面があります。そのため、頻繁な位置調整が必要な箇所や、表面保護が求められるシャフトには注意が必要です。

スリットタイプの特徴

スリットタイプは、スリット部分をボルトで締め付けることで内径を収縮させ、シャフトを保持する構造です。シャフト全体を包み込むように固定するため、表面へのダメージが少ない点が利点です。また、締結力が比較的高く、振動や衝撃のある環境でも緩みにくい傾向があります。

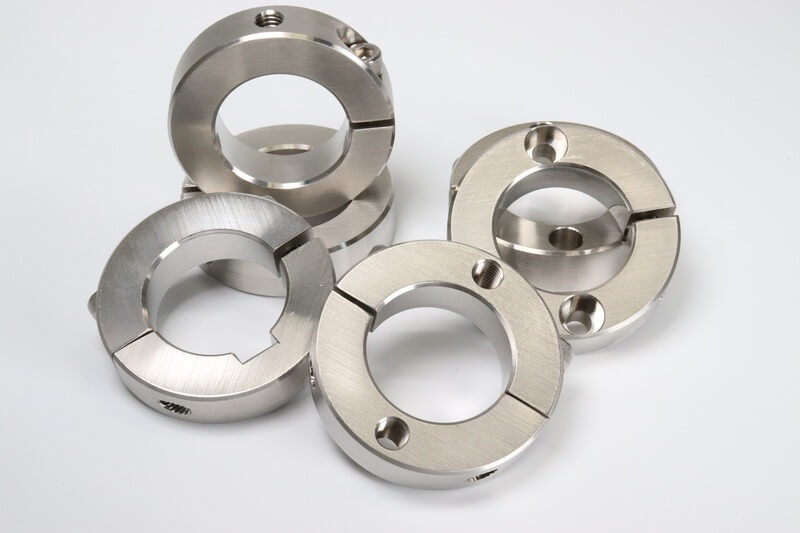

スリットタイプのほかに、2分割できるセパレートタイプもあります。セパレートタイプはシャフトの端から通す必要がないため、組付けやメンテナンスの作業性が向上します。

材質と表面処理の選定

セットカラーの材質は、強度だけでなく耐食性や重量にも影響します。例えば、一般的な設備ではS45Cなどの鉄製が広く使用され、コストと強度のバランスに優れています。一方、水や薬品がかかる環境や、屋外設備の場合は錆対策が重要になるため、ステンレス製が選ばれるケースが多くなります。また、軽量性が求められるロボットアームなどには、アルミ製が適しています。さらに鉄製であっても、無電解ニッケルメッキや黒染めといった表面処理を施すことで、耐食性や外観の安定性を高めることができます。

特殊な要件に対応する形状の選択

セットカラーには、標準形状に加えて特殊用途に対応したタイプも存在します。例えば、センサーのドグを取り付けるためのタップ穴やフラット面を備えたタイプは、位置検出用途で活用されます。また、位置調整の頻度が高い箇所では、工具レスで固定・解除ができるクランプレバータイプが適しています。

設備の使用条件や作業内容を明確にし、それに適した形状や機能を持つ製品を選ぶことで、設計や保全の効率化につながります。
