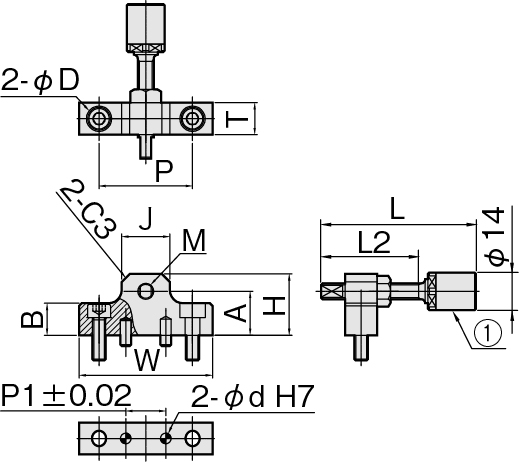

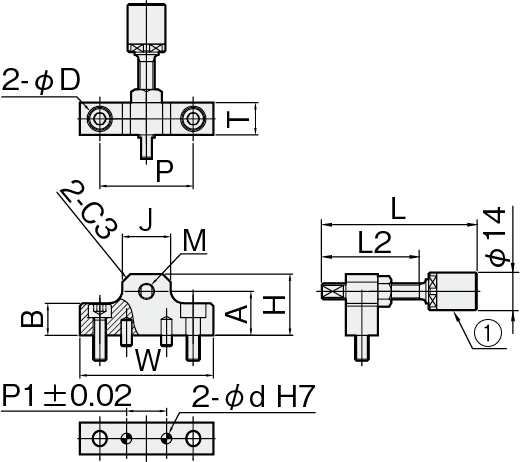

ウレタンボルト付 LSZ-N-U 形状②
特長
- リニアガイドで動くテーブルなどの抜け止めや位置決めをするためのストッパーです。
- 金属同士の衝撃音を緩和するウレタンボルト付です。
- ウレタンボルトは細目のため、止める位置の微調整ができます。
- ウレタン部は交換可能です。
- 位置決めに便利なノックピン付です。
品番／寸法／CAD／価格単位：mm
絞り込みを閉じる
材質
表面処理
レールサイズ
対応メーカー・シリーズ IKO社
対応メーカー・シリーズ NSK社
対応メーカー・シリーズ THK社
W
H
A
B
J
P
P1
T
M (細目)
D
d
付属品ボルト
付属品ノックピン
| 品番 | 材質 | 表面処理 | レールサイズ | 対応メーカー・シリーズ IKO社 | 対応メーカー・シリーズ NSK社 | 対応メーカー・シリーズ THK社 | W | H | A | B | J | P | P1 | T | M (細目) | D | d | 付属品ボルト | 付属品ノックピン | 入数 （個） | 価格 （税抜/円） | CAD | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSZ-01N-U | 鉄 SS400 | 黒染め | 15 | LWH15 | LS15AL | HSR15A | 50 | 22 | 15.5 | 12 | 18 | 35 | 18 | 12 | M6×P0.75 | 5.5 | 4X6 | M5×16 | 4X10 | 1 | 2,730 | DXF | |
| LSZ-02N-U | 鉄 SS400 | 黒染め | 15 20 | LWH20 | LH15AN LS20AL LH20AN | HSR20A | 50 | 26 | 19.5 | 12 | 18 | 35 | 18 | 12 | M6×P0.75 | 5.5 | 4X6 | M5×16 | 4X10 | 1 | 2,730 | DXF | |
| LSZ-04N-U | 鉄 SS400 | 黒染め | 25 | － | － | SRS25M | 50 | 23 | 15 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | 1 | 2,980 | DXF | |
| LSZ-05N-U | 鉄 SS400 | 黒染め | 25 | － | LS25AL | － | 50 | 31 | 23 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | 1 | 2,980 | DXF | |
| LSZ-06N-U | 鉄 SS400 | 黒染め | 25 | LWH25 | LH25AL | HSR25A | 50 | 34 | 26 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | 1 | 2,980 | DXF | |
| LSZ-07N-U | 鉄 SS400 | 黒染め | 30 | LWH30 | LS30AL LH30AL | HSR30A | 65 | 40 | 32 | 16 | 24 | 45 | 20 | 16 | M8×P1.0 | 9 | 5X8 | M8×20 | 5X12 | 1 | 3,430 | DXF | |
| LSZ-08N-U | 鉄 SS400 | 黒染め | 35 | LWH35 | LS35AL LH35AL | HSR35A | 65 | 46 | 38 | 16 | 24 | 45 | 20 | 16 | M8×P1.0 | 9 | 5X8 | M8×20 | 5X12 | 1 | 3,430 | DXF | |
| LSZ-01SN-U | ステンレス SUS304 | － | 15 | LWH15 | LS15AL | HSR15A | 50 | 22 | 15.5 | 12 | 18 | 35 | 18 | 12 | M6×P0.75 | 5.5 | 4X6 | M5×16 | 4X10 | 1 | 3,490 | DXF | |
| LSZ-02SN-U | ステンレス SUS304 | － | 15 20 | LWH20 | LH15AN LS20AL LH20AN | HSR20A | 50 | 26 | 19.5 | 12 | 18 | 35 | 18 | 12 | M6×P0.75 | 5.5 | 4X6 | M5×16 | 4X10 | 1 | 3,490 | DXF | |
| LSZ-04SN-U | ステンレス SUS304 | － | 25 | － | － | SRS25M | 50 | 23 | 15 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | 1 | 3,890 | DXF | |
| LSZ-05SN-U | ステンレス SUS304 | － | 25 | － | LS25AL | － | 50 | 31 | 23 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | 1 | 3,890 | DXF | |
| LSZ-06SN-U | ステンレス SUS304 | － | 25 | LWH25 | LH25AL | HSR25A | 50 | 34 | 26 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | 1 | 3,890 | DXF | |
| LSZ-07SN-U | ステンレス SUS304 | － | 30 | LWH30 | LS30AL LH30AL | HSR30A | 65 | 40 | 32 | 16 | 24 | 45 | 20 | 16 | M8×P1.0 | 9 | 5X8 | M8×20 | 5X12 | 1 | 4,640 | DXF | |
| LSZ-08SN-U | ステンレス SUS304 | － | 35 | LWH35 | LS35AL LH35AL | HSR35A | 65 | 46 | 38 | 16 | 24 | 45 | 20 | 16 | M8×P1.0 | 9 | 5X8 | M8×20 | 5X12 | 1 | 4,640 | DXF |
| 品番 | 入数 （個） | 価格 （税抜/円） | 図面 | 総質量 （g） | 材質 | 表面処理 | レールサイズ | 対応メーカー・シリーズ IKO社 | 対応メーカー・シリーズ NSK社 | 対応メーカー・シリーズ THK社 | W | H | A | B | J | P | P1 | T | M (細目) | D | d | 付属品ボルト | 付属品ノックピン | CAD | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSZ-01N-U | 1 | 2,730 | － | 鉄 SS400 | 黒染め | 15 | LWH15 | LS15AL | HSR15A | 50 | 22 | 15.5 | 12 | 18 | 35 | 18 | 12 | M6×P0.75 | 5.5 | 4X6 | M5×16 | 4X10 | DXF | ||
| LSZ-02N-U | 1 | 2,730 | － | 鉄 SS400 | 黒染め | 15 20 | LWH20 | LH15AN LS20AL LH20AN | HSR20A | 50 | 26 | 19.5 | 12 | 18 | 35 | 18 | 12 | M6×P0.75 | 5.5 | 4X6 | M5×16 | 4X10 | DXF | ||
| LSZ-04N-U | 1 | 2,980 | － | 鉄 SS400 | 黒染め | 25 | － | － | SRS25M | 50 | 23 | 15 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | DXF | ||
| LSZ-05N-U | 1 | 2,980 | － | 鉄 SS400 | 黒染め | 25 | － | LS25AL | － | 50 | 31 | 23 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | DXF | ||
| LSZ-06N-U | 1 | 2,980 | － | 鉄 SS400 | 黒染め | 25 | LWH25 | LH25AL | HSR25A | 50 | 34 | 26 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | DXF | ||
| LSZ-07N-U | 1 | 3,430 | － | 鉄 SS400 | 黒染め | 30 | LWH30 | LS30AL LH30AL | HSR30A | 65 | 40 | 32 | 16 | 24 | 45 | 20 | 16 | M8×P1.0 | 9 | 5X8 | M8×20 | 5X12 | DXF | ||
| LSZ-08N-U | 1 | 3,430 | － | 鉄 SS400 | 黒染め | 35 | LWH35 | LS35AL LH35AL | HSR35A | 65 | 46 | 38 | 16 | 24 | 45 | 20 | 16 | M8×P1.0 | 9 | 5X8 | M8×20 | 5X12 | DXF | ||
| LSZ-01SN-U | 1 | 3,490 | － | ステンレス SUS304 | － | 15 | LWH15 | LS15AL | HSR15A | 50 | 22 | 15.5 | 12 | 18 | 35 | 18 | 12 | M6×P0.75 | 5.5 | 4X6 | M5×16 | 4X10 | DXF | ||
| LSZ-02SN-U | 1 | 3,490 | － | ステンレス SUS304 | － | 15 20 | LWH20 | LH15AN LS20AL LH20AN | HSR20A | 50 | 26 | 19.5 | 12 | 18 | 35 | 18 | 12 | M6×P0.75 | 5.5 | 4X6 | M5×16 | 4X10 | DXF | ||
| LSZ-04SN-U | 1 | 3,890 | － | ステンレス SUS304 | － | 25 | － | － | SRS25M | 50 | 23 | 15 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | DXF | ||
| LSZ-05SN-U | 1 | 3,890 | － | ステンレス SUS304 | － | 25 | － | LS25AL | － | 50 | 31 | 23 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | DXF | ||
| LSZ-06SN-U | 1 | 3,890 | － | ステンレス SUS304 | － | 25 | LWH25 | LH25AL | HSR25A | 50 | 34 | 26 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | DXF | ||
| LSZ-07SN-U | 1 | 4,640 | － | ステンレス SUS304 | － | 30 | LWH30 | LS30AL LH30AL | HSR30A | 65 | 40 | 32 | 16 | 24 | 45 | 20 | 16 | M8×P1.0 | 9 | 5X8 | M8×20 | 5X12 | DXF | ||
| LSZ-08SN-U | 1 | 4,640 | － | ステンレス SUS304 | － | 35 | LWH35 | LS35AL LH35AL | HSR35A | 65 | 46 | 38 | 16 | 24 | 45 | 20 | 16 | M8×P1.0 | 9 | 5X8 | M8×20 | 5X12 | DXF |
単位：mm
| 品番 | 材質 | 表面処理 | レールサイズ | 対応メーカー・シリーズ IKO社 | 対応メーカー・シリーズ NSK社 | 対応メーカー・シリーズ THK社 | W | H | A | B | J | P | P1 | T | M (細目) | D | d | 付属品ボルト | 付属品ノックピン | 入数 （個） | 価格 （税抜/円） | CAD | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSZ-01N-U | 鉄 SS400 | 黒染め | 15 | LWH15 | LS15AL | HSR15A | 50 | 22 | 15.5 | 12 | 18 | 35 | 18 | 12 | M6×P0.75 | 5.5 | 4X6 | M5×16 | 4X10 | 1 | 2,730 | DXF | |
| LSZ-02N-U | 鉄 SS400 | 黒染め | 15 20 | LWH20 | LH15AN LS20AL LH20AN | HSR20A | 50 | 26 | 19.5 | 12 | 18 | 35 | 18 | 12 | M6×P0.75 | 5.5 | 4X6 | M5×16 | 4X10 | 1 | 2,730 | DXF | |
| LSZ-04N-U | 鉄 SS400 | 黒染め | 25 | － | － | SRS25M | 50 | 23 | 15 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | 1 | 2,980 | DXF | |
| LSZ-05N-U | 鉄 SS400 | 黒染め | 25 | － | LS25AL | － | 50 | 31 | 23 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | 1 | 2,980 | DXF | |
| LSZ-06N-U | 鉄 SS400 | 黒染め | 25 | LWH25 | LH25AL | HSR25A | 50 | 34 | 26 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | 1 | 2,980 | DXF | |
| LSZ-07N-U | 鉄 SS400 | 黒染め | 30 | LWH30 | LS30AL LH30AL | HSR30A | 65 | 40 | 32 | 16 | 24 | 45 | 20 | 16 | M8×P1.0 | 9 | 5X8 | M8×20 | 5X12 | 1 | 3,430 | DXF | |
| LSZ-08N-U | 鉄 SS400 | 黒染め | 35 | LWH35 | LS35AL LH35AL | HSR35A | 65 | 46 | 38 | 16 | 24 | 45 | 20 | 16 | M8×P1.0 | 9 | 5X8 | M8×20 | 5X12 | 1 | 3,430 | DXF | |
| LSZ-01SN-U | ステンレス SUS304 | － | 15 | LWH15 | LS15AL | HSR15A | 50 | 22 | 15.5 | 12 | 18 | 35 | 18 | 12 | M6×P0.75 | 5.5 | 4X6 | M5×16 | 4X10 | 1 | 3,490 | DXF | |
| LSZ-02SN-U | ステンレス SUS304 | － | 15 20 | LWH20 | LH15AN LS20AL LH20AN | HSR20A | 50 | 26 | 19.5 | 12 | 18 | 35 | 18 | 12 | M6×P0.75 | 5.5 | 4X6 | M5×16 | 4X10 | 1 | 3,490 | DXF | |
| LSZ-04SN-U | ステンレス SUS304 | － | 25 | － | － | SRS25M | 50 | 23 | 15 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | 1 | 3,890 | DXF | |
| LSZ-05SN-U | ステンレス SUS304 | － | 25 | － | LS25AL | － | 50 | 31 | 23 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | 1 | 3,890 | DXF | |
| LSZ-06SN-U | ステンレス SUS304 | － | 25 | LWH25 | LH25AL | HSR25A | 50 | 34 | 26 | 12 | 20 | 35 | 18 | 16 | M8×P1.0 | 6.6 | 4X6 | M6×16 | 4X10 | 1 | 3,890 | DXF | |
| LSZ-07SN-U | ステンレス SUS304 | － | 30 | LWH30 | LS30AL LH30AL | HSR30A | 65 | 40 | 32 | 16 | 24 | 45 | 20 | 16 | M8×P1.0 | 9 | 5X8 | M8×20 | 5X12 | 1 | 4,640 | DXF | |
| LSZ-08SN-U | ステンレス SUS304 | － | 35 | LWH35 | LS35AL LH35AL | HSR35A | 65 | 46 | 38 | 16 | 24 | 45 | 20 | 16 | M8×P1.0 | 9 | 5X8 | M8×20 | 5X12 | 1 | 4,640 | DXF |
材質／表面処理／付属品
| 材質／表面処理 | 付属品 |
|---|---|
| 鉄 SS400／黒染め | 六角穴付ボルト（SCM435／黒染め）…2本 ノックピンm６（SUS303）…2本 ①ウレタンボルト（SBUH6.8）…1本 |
| ステンレス SUS304 | 六角穴付ボルト（SUSXM7）…2本 ノックピンm６（SUS303）…2本 ①ウレタンボルト（SBUH6.8）…1本 |
