ウレタンボルト付 LSFN-U
特長
- リニアガイドで動くテーブルなどの抜け止めや位置決めをするためのストッパーです。
- 金属同士の衝撃音を緩和するウレタンボルト付です。
- ウレタンボルトは細目のため、止める位置の微調整ができます。
- ウレタン部は交換可能です。

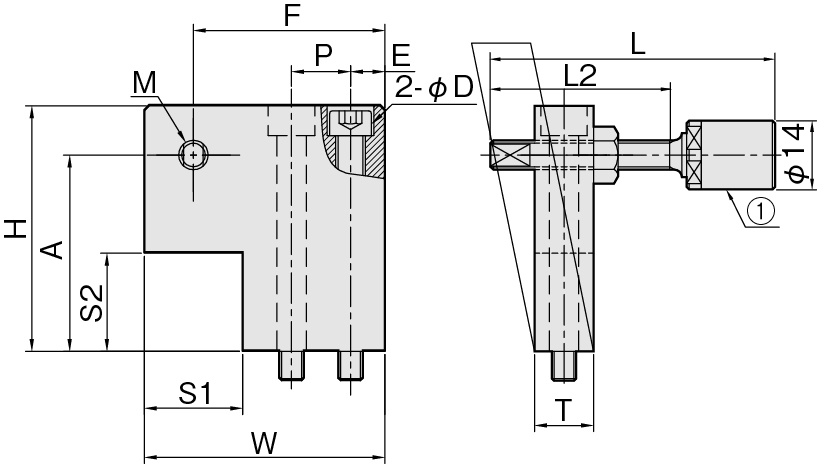

品番／寸法／CAD／価格単位：mm
絞り込みを閉じる
材質
表面処理
レールサイズ
対応メーカー・シリーズ IKO社
対応メーカー・シリーズ NSK社
対応メーカー・シリーズ THK社
W
H
A
E
F
S1
S2
P
T
M (細目)
D
付属品ボルト
| 品番 | 材質 | 表面処理 | レールサイズ | 対応メーカー・シリーズ IKO社 | 対応メーカー・シリーズ NSK社 | 対応メーカー・シリーズ THK社 | W | H | A | E | F | S1 | S2 | P | T | M (細目) | D | 付属品ボルト | 入数 （個） | 価格 （税抜/円） | CAD | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSFN-01-U | 鉄 SS400 | 黒染め | 15 | － | － | SRS15M | 44 | 30 | 23.5 | 7 | 37 | 15 | 11 | 16 | 12 | M6×P0.75 | 5.5 | M5×35 | 1 | 2,290 | DXF | |
| LSFN-02-U | 鉄 SS400 | 黒染め | 15 25 | LWH15 | LS15AL LH15AN | HSR15A SRS25M | 44 | 38 | 31.5 | 7 | 37 | 15 | 16 | 16 | 12 | M6×P0.75 | 5.5 | M5×40 | 1 | 2,350 | DXF | |
| LSFN-03-U | 鉄 SS400 | 黒染め | 20 | － | － | SRS20M | 44 | 35 | 27.5 | 7 | 37 | 17.5 | 12 | 12 | 12 | M8×P1.0 | 5.5 | M5×40 | 1 | 2,420 | DXF | |
| LSFN-04-U | 鉄 SS400 | 黒染め | 20 | LWH20 | LS20AL LH20AN | HSR20A | 44 | 50 | 37.5 | 7 | 37 | 17.5 | 19 | 12 | 12 | M8×P1.0 | 5.5 | M5×55 | 1 | 2,480 | DXF | |
| LSFN-05-U | 鉄 SS400 | 黒染め | 25 | LWH25 | LS25AL LH25AL | HSR25A | 44 | 50 | 43.5 | 7 | 37 | 19 | 23 | 12 | 16 | M8×P1.0 | 6.6 | M6×55 | 1 | 2,610 | DXF | |
| LSFN-06-U | 鉄 SS400 | 黒染め | 30 | LWH30 | LS30AL LH30AL | HSR30A | 65 | 65 | 49.5 | 10 | 54.5 | 25 | 27 | 20 | 16 | M8×P1.0 | 9 | M8×70 | 1 | 2,930 | DXF | |
| LSFN-07-U | 鉄 SS400 | 黒染め | 35 | LWH35 | LS35AL LH35AL | HSR35A | 65 | 65 | 55.5 | 10 | 54.5 | 28 | 30 | 20 | 16 | M8×P1.0 | 9 | M8×70 | 1 | 2,930 | DXF | |
| LSFN-01S-U | ステンレス SUS304 | － | 15 | － | － | SRS15M | 44 | 30 | 23.5 | 7 | 37 | 15 | 11 | 16 | 12 | M6×P0.75 | 5.5 | M5×35 | 1 | 3,230 | DXF | |
| LSFN-02S-U | ステンレス SUS304 | － | 15 25 | LWH15 | LS15AL LH15AN | HSR15A SRS25M | 44 | 38 | 31.5 | 7 | 37 | 15 | 16 | 16 | 12 | M6×P0.75 | 5.5 | M5×40 | 1 | 3,490 | DXF | |
| LSFN-03S-U | ステンレス SUS304 | － | 20 | － | － | SRS20M | 44 | 35 | 27.5 | 7 | 37 | 17.5 | 12 | 12 | 12 | M8×P1.0 | 5.5 | M5×40 | 1 | 3,560 | DXF | |
| LSFN-04S-U | ステンレス SUS304 | － | 20 | LWH20 | LS20AL LH20AN | HSR20A | 44 | 50 | 37.5 | 7 | 37 | 17.5 | 19 | 12 | 12 | M8×P1.0 | 5.5 | M5×55 | 1 | 3,810 | DXF | |
| LSFN-05S-U | ステンレス SUS304 | － | 25 | LWH25 | LS25AL LH25AL | HSR25A | 44 | 50 | 43.5 | 7 | 37 | 19 | 23 | 12 | 16 | M8×P1.0 | 6.6 | M6×55 | 1 | 4,060 | DXF | |
| LSFN-06S-U | ステンレス SUS304 | － | 30 | LWH30 | LS30AL LH30AL | HSR30A | 65 | 65 | 49.5 | 10 | 54.5 | 25 | 27 | 20 | 16 | M8×P1.0 | 9 | M8×70 | 1 | 4,390 | DXF | |
| LSFN-07S-U | ステンレス SUS304 | － | 35 | LWH35 | LS35AL LH35AL | HSR35A | 65 | 65 | 55.5 | 10 | 54.5 | 28 | 30 | 20 | 16 | M8×P1.0 | 9 | M8×70 | 1 | 4,390 | DXF |
| 品番 | 入数 （個） | 価格 （税抜/円） | 図面 | 総質量 （g） | 材質 | 表面処理 | レールサイズ | 対応メーカー・シリーズ IKO社 | 対応メーカー・シリーズ NSK社 | 対応メーカー・シリーズ THK社 | W | H | A | E | F | S1 | S2 | P | T | M (細目) | D | 付属品ボルト | CAD | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSFN-01-U | 1 | 2,290 | － | 鉄 SS400 | 黒染め | 15 | － | － | SRS15M | 44 | 30 | 23.5 | 7 | 37 | 15 | 11 | 16 | 12 | M6×P0.75 | 5.5 | M5×35 | DXF | ||
| LSFN-02-U | 1 | 2,350 | － | 鉄 SS400 | 黒染め | 15 25 | LWH15 | LS15AL LH15AN | HSR15A SRS25M | 44 | 38 | 31.5 | 7 | 37 | 15 | 16 | 16 | 12 | M6×P0.75 | 5.5 | M5×40 | DXF | ||
| LSFN-03-U | 1 | 2,420 | － | 鉄 SS400 | 黒染め | 20 | － | － | SRS20M | 44 | 35 | 27.5 | 7 | 37 | 17.5 | 12 | 12 | 12 | M8×P1.0 | 5.5 | M5×40 | DXF | ||
| LSFN-04-U | 1 | 2,480 | － | 鉄 SS400 | 黒染め | 20 | LWH20 | LS20AL LH20AN | HSR20A | 44 | 50 | 37.5 | 7 | 37 | 17.5 | 19 | 12 | 12 | M8×P1.0 | 5.5 | M5×55 | DXF | ||
| LSFN-05-U | 1 | 2,610 | － | 鉄 SS400 | 黒染め | 25 | LWH25 | LS25AL LH25AL | HSR25A | 44 | 50 | 43.5 | 7 | 37 | 19 | 23 | 12 | 16 | M8×P1.0 | 6.6 | M6×55 | DXF | ||
| LSFN-06-U | 1 | 2,930 | － | 鉄 SS400 | 黒染め | 30 | LWH30 | LS30AL LH30AL | HSR30A | 65 | 65 | 49.5 | 10 | 54.5 | 25 | 27 | 20 | 16 | M8×P1.0 | 9 | M8×70 | DXF | ||
| LSFN-07-U | 1 | 2,930 | － | 鉄 SS400 | 黒染め | 35 | LWH35 | LS35AL LH35AL | HSR35A | 65 | 65 | 55.5 | 10 | 54.5 | 28 | 30 | 20 | 16 | M8×P1.0 | 9 | M8×70 | DXF | ||
| LSFN-01S-U | 1 | 3,230 | － | ステンレス SUS304 | － | 15 | － | － | SRS15M | 44 | 30 | 23.5 | 7 | 37 | 15 | 11 | 16 | 12 | M6×P0.75 | 5.5 | M5×35 | DXF | ||
| LSFN-02S-U | 1 | 3,490 | － | ステンレス SUS304 | － | 15 25 | LWH15 | LS15AL LH15AN | HSR15A SRS25M | 44 | 38 | 31.5 | 7 | 37 | 15 | 16 | 16 | 12 | M6×P0.75 | 5.5 | M5×40 | DXF | ||
| LSFN-03S-U | 1 | 3,560 | － | ステンレス SUS304 | － | 20 | － | － | SRS20M | 44 | 35 | 27.5 | 7 | 37 | 17.5 | 12 | 12 | 12 | M8×P1.0 | 5.5 | M5×40 | DXF | ||
| LSFN-04S-U | 1 | 3,810 | － | ステンレス SUS304 | － | 20 | LWH20 | LS20AL LH20AN | HSR20A | 44 | 50 | 37.5 | 7 | 37 | 17.5 | 19 | 12 | 12 | M8×P1.0 | 5.5 | M5×55 | DXF | ||
| LSFN-05S-U | 1 | 4,060 | － | ステンレス SUS304 | － | 25 | LWH25 | LS25AL LH25AL | HSR25A | 44 | 50 | 43.5 | 7 | 37 | 19 | 23 | 12 | 16 | M8×P1.0 | 6.6 | M6×55 | DXF | ||
| LSFN-06S-U | 1 | 4,390 | － | ステンレス SUS304 | － | 30 | LWH30 | LS30AL LH30AL | HSR30A | 65 | 65 | 49.5 | 10 | 54.5 | 25 | 27 | 20 | 16 | M8×P1.0 | 9 | M8×70 | DXF | ||
| LSFN-07S-U | 1 | 4,390 | － | ステンレス SUS304 | － | 35 | LWH35 | LS35AL LH35AL | HSR35A | 65 | 65 | 55.5 | 10 | 54.5 | 28 | 30 | 20 | 16 | M8×P1.0 | 9 | M8×70 | DXF |
単位：mm
| 品番 | 材質 | 表面処理 | レールサイズ | 対応メーカー・シリーズ IKO社 | 対応メーカー・シリーズ NSK社 | 対応メーカー・シリーズ THK社 | W | H | A | E | F | S1 | S2 | P | T | M (細目) | D | 付属品ボルト | 入数 （個） | 価格 （税抜/円） | CAD | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSFN-01-U | 鉄 SS400 | 黒染め | 15 | － | － | SRS15M | 44 | 30 | 23.5 | 7 | 37 | 15 | 11 | 16 | 12 | M6×P0.75 | 5.5 | M5×35 | 1 | 2,290 | DXF | |
| LSFN-02-U | 鉄 SS400 | 黒染め | 15 25 | LWH15 | LS15AL LH15AN | HSR15A SRS25M | 44 | 38 | 31.5 | 7 | 37 | 15 | 16 | 16 | 12 | M6×P0.75 | 5.5 | M5×40 | 1 | 2,350 | DXF | |
| LSFN-03-U | 鉄 SS400 | 黒染め | 20 | － | － | SRS20M | 44 | 35 | 27.5 | 7 | 37 | 17.5 | 12 | 12 | 12 | M8×P1.0 | 5.5 | M5×40 | 1 | 2,420 | DXF | |
| LSFN-04-U | 鉄 SS400 | 黒染め | 20 | LWH20 | LS20AL LH20AN | HSR20A | 44 | 50 | 37.5 | 7 | 37 | 17.5 | 19 | 12 | 12 | M8×P1.0 | 5.5 | M5×55 | 1 | 2,480 | DXF | |
| LSFN-05-U | 鉄 SS400 | 黒染め | 25 | LWH25 | LS25AL LH25AL | HSR25A | 44 | 50 | 43.5 | 7 | 37 | 19 | 23 | 12 | 16 | M8×P1.0 | 6.6 | M6×55 | 1 | 2,610 | DXF | |
| LSFN-06-U | 鉄 SS400 | 黒染め | 30 | LWH30 | LS30AL LH30AL | HSR30A | 65 | 65 | 49.5 | 10 | 54.5 | 25 | 27 | 20 | 16 | M8×P1.0 | 9 | M8×70 | 1 | 2,930 | DXF | |
| LSFN-07-U | 鉄 SS400 | 黒染め | 35 | LWH35 | LS35AL LH35AL | HSR35A | 65 | 65 | 55.5 | 10 | 54.5 | 28 | 30 | 20 | 16 | M8×P1.0 | 9 | M8×70 | 1 | 2,930 | DXF | |
| LSFN-01S-U | ステンレス SUS304 | － | 15 | － | － | SRS15M | 44 | 30 | 23.5 | 7 | 37 | 15 | 11 | 16 | 12 | M6×P0.75 | 5.5 | M5×35 | 1 | 3,230 | DXF | |
| LSFN-02S-U | ステンレス SUS304 | － | 15 25 | LWH15 | LS15AL LH15AN | HSR15A SRS25M | 44 | 38 | 31.5 | 7 | 37 | 15 | 16 | 16 | 12 | M6×P0.75 | 5.5 | M5×40 | 1 | 3,490 | DXF | |
| LSFN-03S-U | ステンレス SUS304 | － | 20 | － | － | SRS20M | 44 | 35 | 27.5 | 7 | 37 | 17.5 | 12 | 12 | 12 | M8×P1.0 | 5.5 | M5×40 | 1 | 3,560 | DXF | |
| LSFN-04S-U | ステンレス SUS304 | － | 20 | LWH20 | LS20AL LH20AN | HSR20A | 44 | 50 | 37.5 | 7 | 37 | 17.5 | 19 | 12 | 12 | M8×P1.0 | 5.5 | M5×55 | 1 | 3,810 | DXF | |
| LSFN-05S-U | ステンレス SUS304 | － | 25 | LWH25 | LS25AL LH25AL | HSR25A | 44 | 50 | 43.5 | 7 | 37 | 19 | 23 | 12 | 16 | M8×P1.0 | 6.6 | M6×55 | 1 | 4,060 | DXF | |
| LSFN-06S-U | ステンレス SUS304 | － | 30 | LWH30 | LS30AL LH30AL | HSR30A | 65 | 65 | 49.5 | 10 | 54.5 | 25 | 27 | 20 | 16 | M8×P1.0 | 9 | M8×70 | 1 | 4,390 | DXF | |
| LSFN-07S-U | ステンレス SUS304 | － | 35 | LWH35 | LS35AL LH35AL | HSR35A | 65 | 65 | 55.5 | 10 | 54.5 | 28 | 30 | 20 | 16 | M8×P1.0 | 9 | M8×70 | 1 | 4,390 | DXF |
材質／表面処理／付属品
| 材質／表面処理 | 付属品 |
|---|---|
| 鉄 SS400／黒染め | 六角穴付ボルト（SCM435／黒染め）…2本 ①ウレタンボルト（SBUH6.8）…1本 |
| ステンレス SUS304 | 六角穴付ボルト（SUSXM7）…2本 ①ウレタンボルト（SBUH6.8）…1本 |
