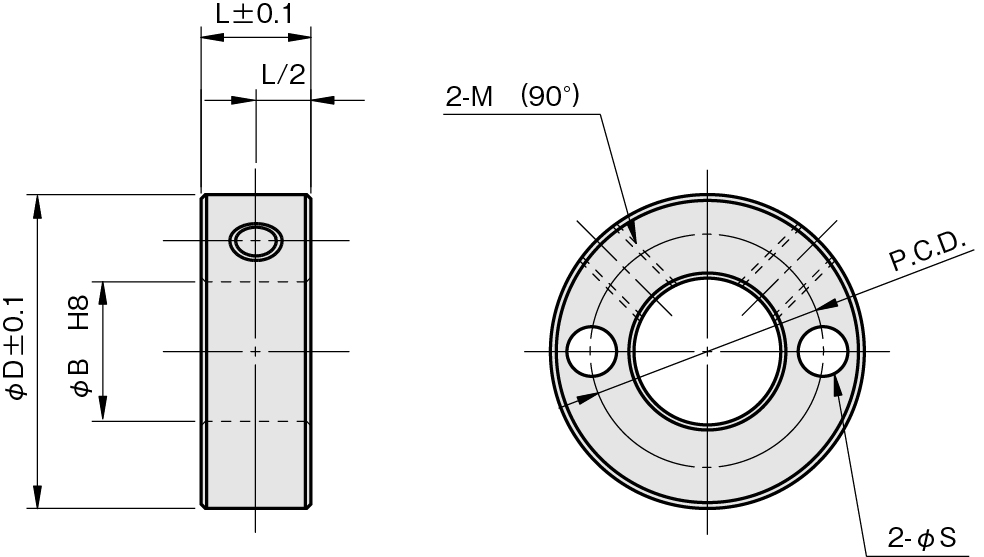

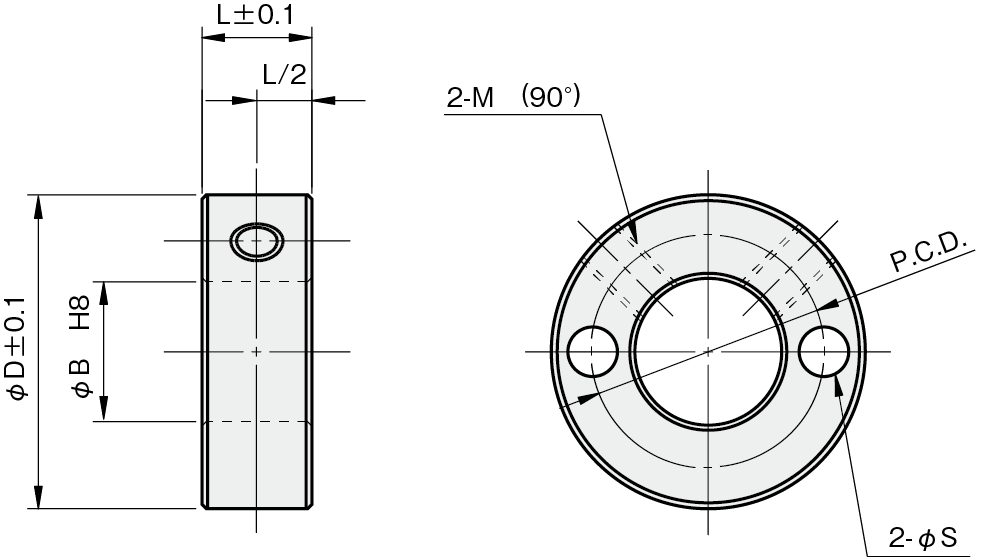

2穴付 スタンダードセットカラー
特長
- シャフトにベアリングやスプロケットなどを固定できます。
- 止めねじでシャフトに取り付けられます。
- ベアリング固定時に外輪への干渉を避けるため、片側の面取りを大きくしています（一部品番を除く）。

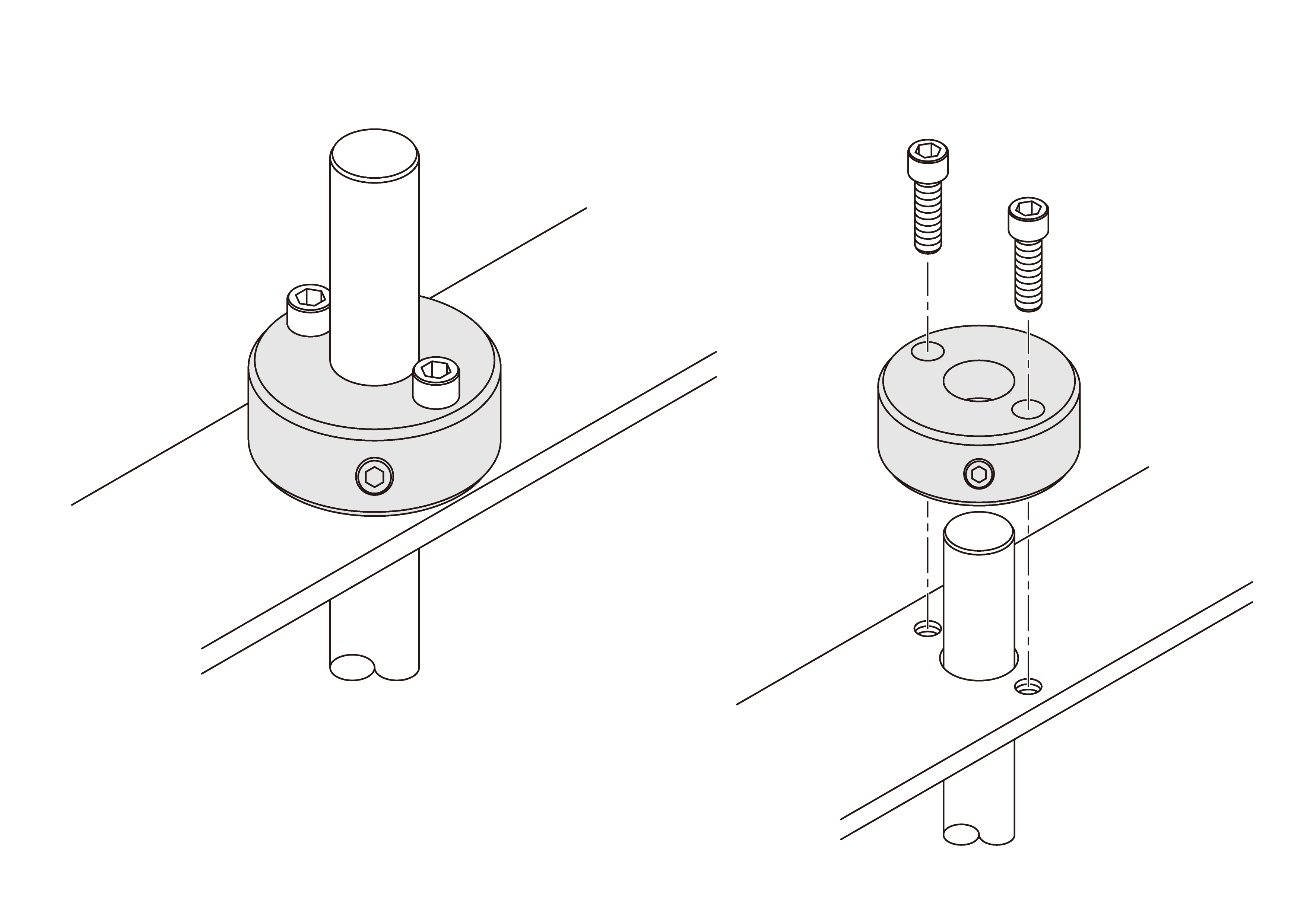

- 2穴付のため、ブラケットの取り付けやセットカラー自体の固定ができます。
材質／表面処理／付属品
| 材質記号 | 材質／表面処理 | 付属品 |
|---|---|---|
| C | 鉄 S45C／黒染め | 六角穴付止めネジ（くぼみ先 黒染め）2本 |
| M | 鉄 S45C／無電解ニッケルメッキ | 六角穴付止めネジ（くぼみ先 SUSXM7）2本 |
| S | ステンレス SUS304 | 六角穴付止めネジ（くぼみ先 SUSXM7）2本 |
動画
お役立ち情報
技術資料
CAD一括ダウンロード
FAQ（よくある質問）
スリットカラー（ＳＣＳ）、セパレートカラー（ＳＣＳＳ）のスラスト力/ラジアル力は？
技術資料に試験結果がございますのでご参照ください。スラスト力/ラジアル力は締付ボルトサイズによって大きく変わります。
カタログにないサイズのセットカラーは製作可能ですか？
標準品の追加工サービスにて内径拡大、ネジ穴やキー溝の追加など1個から可能です。また一からの製作も1個から対応します。
追加工サービスはこちら →
キー溝サイズがJIS規格より大きいのはなぜですか？
セットカラーを取り付ける際、キーに干渉しないよう、逃がしの目的で大きく設計されています。
