品番／寸法／CAD／価格単位：mm
絞り込みを閉じる
材質
表面処理
M
L
H
F
A
P
J
G
E
B
取付ボルトサイズ

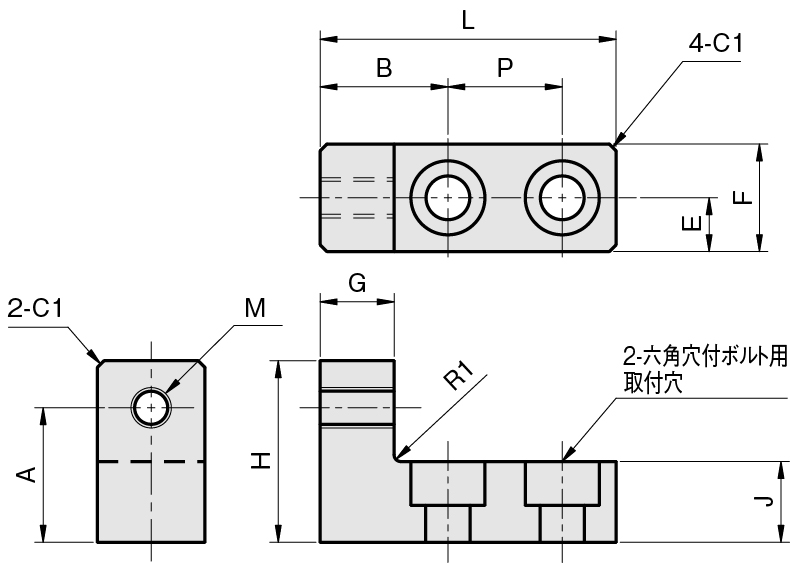

| 品番 | 総質量 （g） | 材質 | 表面処理 | M | L | H | F | A | P | J | G | E | B | 取付ボルトサイズ | 入数 （個） | 価格 （税抜/円） | CAD | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BPE04N15Z | 28 | 鉄 S25C | 黒染め | M4×P0.7 | 32 | 20 | 12 | 15 | 12 | 9 | 7 | 6 | 14 | M4 | 1 | 1,360 | DXF 3D | |
| BPE05N17Z | 43 | 鉄 S25C | 黒染め | M5×P0.8 | 38 | 23 | 14 | 17 | 15 | 10 | 8 | 7 | 16 | M5 | 1 | 1,380 | DXF 3D | |
| BPE06N20Z | 71 | 鉄 S25C | 黒染め | M6×P1.0 | 44 | 27 | 16 | 20 | 17 | 12 | 11 | 8 | 19 | M6 | 1 | 1,560 | DXF 3D | |
| BPE08N26Z | 162 | 鉄 S25C | 黒染め | M8×P1.25 | 57 | 34 | 22 | 26 | 22 | 16 | 13 | 11 | 25 | M8 | 1 | 2,150 | DXF 3D | |
| BPE10N31Z | 245 | 鉄 S25C | 黒染め | M10×P1.5 | 64 | 41 | 26 | 31 | 25 | 19 | 14 | 13 | 27 | M10 | 1 | 3,040 | DXF 3D | |
| BPE04N15S | 28 | ステンレス SCS13 | － | M4×P0.7 | 32 | 20 | 12 | 15 | 12 | 9 | 7 | 6 | 14 | M4 | 1 | 1,490 | DXF 3D | |
| BPE05N17S | 43 | ステンレス SCS13 | － | M5×P0.8 | 38 | 23 | 14 | 17 | 15 | 10 | 8 | 7 | 16 | M5 | 1 | 1,620 | DXF 3D | |
| BPE06N20S | 71 | ステンレス SCS13 | － | M6×P1.0 | 44 | 27 | 16 | 20 | 17 | 12 | 11 | 8 | 19 | M6 | 1 | 1,830 | DXF 3D |
| 品番 | 入数 （個） | 価格 （税抜/円） | 図面 | 総質量 （g） | 材質 | 表面処理 | M | L | H | F | A | P | J | G | E | B | 取付ボルトサイズ | CAD | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BPE04N15Z | 1 | 1,360 | 28 | 鉄 S25C | 黒染め | M4×P0.7 | 32 | 20 | 12 | 15 | 12 | 9 | 7 | 6 | 14 | M4 | DXF 3D | ||
| BPE05N17Z | 1 | 1,380 | 43 | 鉄 S25C | 黒染め | M5×P0.8 | 38 | 23 | 14 | 17 | 15 | 10 | 8 | 7 | 16 | M5 | DXF 3D | ||
| BPE06N20Z | 1 | 1,560 | 71 | 鉄 S25C | 黒染め | M6×P1.0 | 44 | 27 | 16 | 20 | 17 | 12 | 11 | 8 | 19 | M6 | DXF 3D | ||
| BPE08N26Z | 1 | 2,150 | 162 | 鉄 S25C | 黒染め | M8×P1.25 | 57 | 34 | 22 | 26 | 22 | 16 | 13 | 11 | 25 | M8 | DXF 3D | ||
| BPE10N31Z | 1 | 3,040 | 245 | 鉄 S25C | 黒染め | M10×P1.5 | 64 | 41 | 26 | 31 | 25 | 19 | 14 | 13 | 27 | M10 | DXF 3D | ||
| BPE04N15S | 1 | 1,490 | 28 | ステンレス SCS13 | － | M4×P0.7 | 32 | 20 | 12 | 15 | 12 | 9 | 7 | 6 | 14 | M4 | DXF 3D | ||
| BPE05N17S | 1 | 1,620 | 43 | ステンレス SCS13 | － | M5×P0.8 | 38 | 23 | 14 | 17 | 15 | 10 | 8 | 7 | 16 | M5 | DXF 3D | ||
| BPE06N20S | 1 | 1,830 | 71 | ステンレス SCS13 | － | M6×P1.0 | 44 | 27 | 16 | 20 | 17 | 12 | 11 | 8 | 19 | M6 | DXF 3D |
単位：mm
| 品番 | 総質量 （g） | 材質 | 表面処理 | M | L | H | F | A | P | J | G | E | B | 取付ボルトサイズ | 入数 （個） | 価格 （税抜/円） | CAD | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BPE04N15Z | 28 | 鉄 S25C | 黒染め | M4×P0.7 | 32 | 20 | 12 | 15 | 12 | 9 | 7 | 6 | 14 | M4 | 1 | 1,360 | DXF 3D | |
| BPE05N17Z | 43 | 鉄 S25C | 黒染め | M5×P0.8 | 38 | 23 | 14 | 17 | 15 | 10 | 8 | 7 | 16 | M5 | 1 | 1,380 | DXF 3D | |
| BPE06N20Z | 71 | 鉄 S25C | 黒染め | M6×P1.0 | 44 | 27 | 16 | 20 | 17 | 12 | 11 | 8 | 19 | M6 | 1 | 1,560 | DXF 3D | |
| BPE08N26Z | 162 | 鉄 S25C | 黒染め | M8×P1.25 | 57 | 34 | 22 | 26 | 22 | 16 | 13 | 11 | 25 | M8 | 1 | 2,150 | DXF 3D | |
| BPE10N31Z | 245 | 鉄 S25C | 黒染め | M10×P1.5 | 64 | 41 | 26 | 31 | 25 | 19 | 14 | 13 | 27 | M10 | 1 | 3,040 | DXF 3D | |
| BPE04N15S | 28 | ステンレス SCS13 | － | M4×P0.7 | 32 | 20 | 12 | 15 | 12 | 9 | 7 | 6 | 14 | M4 | 1 | 1,490 | DXF 3D | |
| BPE05N17S | 43 | ステンレス SCS13 | － | M5×P0.8 | 38 | 23 | 14 | 17 | 15 | 10 | 8 | 7 | 16 | M5 | 1 | 1,620 | DXF 3D | |
| BPE06N20S | 71 | ステンレス SCS13 | － | M6×P1.0 | 44 | 27 | 16 | 20 | 17 | 12 | 11 | 8 | 19 | M6 | 1 | 1,830 | DXF 3D |
材質／表面処理／付属品
| 材質／表面処理 |
|---|
| 鉄 S25C／黒染め |
| ステンレス SCS13 |
