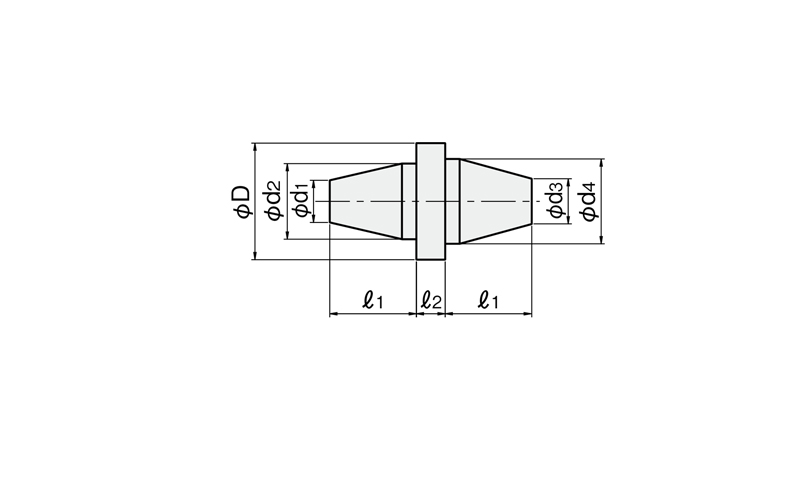

品番／寸法／CAD／価格単位：mm
絞り込みを閉じる
対応ネジ径
∅d1
∅d2
∅d3
∅d4
∅D
ℓ1
ℓ2
色
| 品番 | 総質量 （g） | 対応ネジ径 | ∅d1 | ∅d2 | ∅d3 | ∅d4 | ∅D | ℓ1 | ℓ2 | 色 | 入数 （個） | 価格 （税抜/円） | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HDBS0405-B | 590 | M4/M5 | 2.3 | 3.5 | 3.1 | 4.5 | 7.9 | 12.5 | 4.8 | 乳白 | 1000 | 39,800 | |
| HDBS0608-B | 1,110 | M6/M8 | 3.4 | 5.3 | 4.4 | 7 | 9.5 | 12.7 | 5 | 乳白 | 1000 | 49,400 | |
| HDBS1012-B | 1,580 | M10/M12 | 7.4 | 8.8 | 8.9 | 10.5 | 15.8 | 12.7 | 5 | 乳白 | 500 | 26,700 | |
| HDBS1620-B | 7,000 | M14/M18 | 11.5 | 13.9 | 14.1 | 17.4 | 19.8 | 13 | 7 | 乳白 | 500 | 52,400 | |
| HDBS0405-P | 5 | M4/M5 | 2.3 | 3.5 | 3.1 | 4.5 | 7.9 | 12.5 | 4.8 | 乳白 | 10 | 610 | |
| HDBS0608-P | 12 | M6/M8 | 3.4 | 5.3 | 4.4 | 7 | 9.5 | 12.7 | 5 | 乳白 | 10 | 730 | |
| HDBS1012-P | 32 | M10/M12 | 7.4 | 8.8 | 8.9 | 10.5 | 15.8 | 12.7 | 5 | 乳白 | 10 | 790 | |
| HDBS1620-P | 140 | M14/M18 | 11.5 | 13.9 | 14.1 | 17.4 | 19.8 | 13 | 7 | 乳白 | 10 | 1,570 |
| 品番 | 入数 （個） | 価格 （税抜/円） | 図面 | 総質量 （g） | 対応ネジ径 | ∅d1 | ∅d2 | ∅d3 | ∅d4 | ∅D | ℓ1 | ℓ2 | 色 | CAD | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HDBS0405-B | 1000 | 39,800 | 590 | M4/M5 | 2.3 | 3.5 | 3.1 | 4.5 | 7.9 | 12.5 | 4.8 | 乳白 | |||
| HDBS0608-B | 1000 | 49,400 | 1,110 | M6/M8 | 3.4 | 5.3 | 4.4 | 7 | 9.5 | 12.7 | 5 | 乳白 | |||
| HDBS1012-B | 500 | 26,700 | 1,580 | M10/M12 | 7.4 | 8.8 | 8.9 | 10.5 | 15.8 | 12.7 | 5 | 乳白 | |||
| HDBS1620-B | 500 | 52,400 | 7,000 | M14/M18 | 11.5 | 13.9 | 14.1 | 17.4 | 19.8 | 13 | 7 | 乳白 | |||
| HDBS0405-P | 10 | 610 | 5 | M4/M5 | 2.3 | 3.5 | 3.1 | 4.5 | 7.9 | 12.5 | 4.8 | 乳白 | |||
| HDBS0608-P | 10 | 730 | 12 | M6/M8 | 3.4 | 5.3 | 4.4 | 7 | 9.5 | 12.7 | 5 | 乳白 | |||
| HDBS1012-P | 10 | 790 | 32 | M10/M12 | 7.4 | 8.8 | 8.9 | 10.5 | 15.8 | 12.7 | 5 | 乳白 | |||
| HDBS1620-P | 10 | 1,570 | 140 | M14/M18 | 11.5 | 13.9 | 14.1 | 17.4 | 19.8 | 13 | 7 | 乳白 |
単位：mm
| 品番 | 総質量 （g） | 対応ネジ径 | ∅d1 | ∅d2 | ∅d3 | ∅d4 | ∅D | ℓ1 | ℓ2 | 色 | 入数 （個） | 価格 （税抜/円） | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HDBS0405-B | 590 | M4/M5 | 2.3 | 3.5 | 3.1 | 4.5 | 7.9 | 12.5 | 4.8 | 乳白 | 1000 | 39,800 | |
| HDBS0608-B | 1,110 | M6/M8 | 3.4 | 5.3 | 4.4 | 7 | 9.5 | 12.7 | 5 | 乳白 | 1000 | 49,400 | |
| HDBS1012-B | 1,580 | M10/M12 | 7.4 | 8.8 | 8.9 | 10.5 | 15.8 | 12.7 | 5 | 乳白 | 500 | 26,700 | |
| HDBS1620-B | 7,000 | M14/M18 | 11.5 | 13.9 | 14.1 | 17.4 | 19.8 | 13 | 7 | 乳白 | 500 | 52,400 | |
| HDBS0405-P | 5 | M4/M5 | 2.3 | 3.5 | 3.1 | 4.5 | 7.9 | 12.5 | 4.8 | 乳白 | 10 | 610 | |
| HDBS0608-P | 12 | M6/M8 | 3.4 | 5.3 | 4.4 | 7 | 9.5 | 12.7 | 5 | 乳白 | 10 | 730 | |
| HDBS1012-P | 32 | M10/M12 | 7.4 | 8.8 | 8.9 | 10.5 | 15.8 | 12.7 | 5 | 乳白 | 10 | 790 | |
| HDBS1620-P | 140 | M14/M18 | 11.5 | 13.9 | 14.1 | 17.4 | 19.8 | 13 | 7 | 乳白 | 10 | 1,570 |
材質／表面処理／付属品
| 材質 |
|---|
| シリコン 耐熱温度：220℃ 硬度（ショアA）：約55 |
お役立ち情報
技術資料
- 塗装治具
・ハンガー荷重試験データ（参考実験値） ・パイプフック吊下げ耐荷重(参考実験値) ・ダブルソケットとストレートシャフトの組み合わせ耐荷重（参考実験値） ・ダブルフックとビームの組み合わせ耐荷重（参考実験値） ・マグネットホルダ吊下げ耐荷重（参考実験値） ・ゴムの一般特性 ・メートルねじ
