ウレタン付　LSVU

原産国日本

特長

リニアガイドで動くテーブルなどの抜け止めや位置決めをするためのストッパーです。
金属同士の衝撃音を緩和するウレタン付です。
ウレタン部は交換可能です。

品番／寸法／CAD／価格単位：mm

絞り込みを閉じる

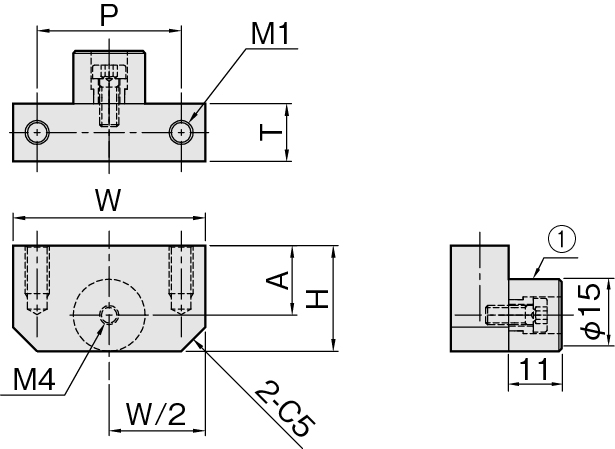

寸法図を表示

品番	総質量（g）	材質	表面処理	レールサイズ	対応メーカー・シリーズ IKO社	対応メーカー・シリーズ NSK社	対応メーカー・シリーズ THK社	W	H	A	P	T	M1	入数（個）	価格（税抜/円）	CAD	図面	商品購入・見積
LSVU-01リニアストッパーウレタン付	0	鉄 SS400	黒染め	15	－	－	SRS15M	40	15	7.5	30	12	M5×10	1	1,0201020	DXF
LSVU-02リニアストッパーウレタン付	0	鉄 SS400	黒染め	15	LWH15	LS15AL	HSR15A	40	22	14.5	30	12	M5×10	1	1,2101210	DXF
LSVU-03リニアストッパーウレタン付	0	鉄 SS400	黒染め	15 20	LWH20	LH15AN LS20AL LH20AN	HSR20A	40	26	18.5	30	12	M5×10	1	1,2101210	DXF
LSVU-04リニアストッパーウレタン付	0	鉄 SS400	黒染め	20	－	－	SRS20M	40	18	10.5	30	12	M5×10	1	1,0201020	DXF
LSVU-05リニアストッパーウレタン付	0	鉄 SS400	黒染め	25	－	－	SRS25M	40	23	15.5	30	16	M6×12	1	1,3501350	DXF
LSVU-06リニアストッパーウレタン付	0	鉄 SS400	黒染め	25	－	LS25AL	－	40	31	23.5	30	16	M6×12	1	1,3501350	DXF
LSVU-07リニアストッパーウレタン付	0	鉄 SS400	黒染め	25	LWH25	LH25AL	HSR25A	40	34	26.5	30	16	M6×12	1	1,3501350	DXF
LSVU-08リニアストッパーウレタン付	0	鉄 SS400	黒染め	30	LWH30	LS30AL LH30AL	HSR30A	50	40	32.5	35	16	M8×16	1	1,6001600	DXF
LSVU-09リニアストッパーウレタン付	0	鉄 SS400	黒染め	35	LWH35	LS35AL LH35AL	HSR35A	50	46	38.5	35	16	M8×16	1	1,6001600	DXF
LSVU-01S	0	ステンレス SUS304	－	15	－	－	SRS15M	40	15	7.5	30	12	M5×10	1	1,2101210	DXF
LSVU-02S	0	ステンレス SUS304	－	15	LWH15	LS15AL	HSR15A	40	22	14.5	30	12	M5×10	1	1,4101410	DXF
LSVU-03S	0	ステンレス SUS304	－	15 20	LWH20	LH15AN LS20AL LH20AN	HSR20A	40	26	18.5	30	12	M5×10	1	1,4101410	DXF
LSVU-04S	0	ステンレス SUS304	－	20	－	－	SRS20M	40	18	10.5	30	12	M5×10	1	1,2101210	DXF
LSVU-05S	0	ステンレス SUS304	－	25	－	－	SRS25M	40	23	15.5	30	16	M6×12	1	1,6001600	DXF
LSVU-06S	0	ステンレス SUS304	－	25	－	LS25AL	－	40	31	23.5	30	16	M6×12	1	1,6001600	DXF
LSVU-07S	0	ステンレス SUS304	－	25	LWH25	LH25AL	HSR25A	40	34	26.5	30	16	M6×12	1	1,6001600	DXF
LSVU-08S	0	ステンレス SUS304	－	30	LWH30	LS30AL LH30AL	HSR30A	50	40	32.5	35	16	M8×16	1	2,1102110	DXF
LSVU-09S	0	ステンレス SUS304	－	35	LWH35	LS35AL LH35AL	HSR35A	50	46	38.5	35	16	M8×16	1	2,1102110	DXF

品番	入数（個）	価格（税抜/円）	図面	総質量（g）	材質	表面処理	レールサイズ	対応メーカー・シリーズ IKO社	対応メーカー・シリーズ NSK社	対応メーカー・シリーズ THK社	W	H	A	P	T	M1	CAD	商品購入・見積
LSVU-01リニアストッパーウレタン付	1	1,0201020		－	鉄 SS400	黒染め	15	－	－	SRS15M	40	15	7.5	30	12	M5×10	DXF
LSVU-02リニアストッパーウレタン付	1	1,2101210		－	鉄 SS400	黒染め	15	LWH15	LS15AL	HSR15A	40	22	14.5	30	12	M5×10	DXF
LSVU-03リニアストッパーウレタン付	1	1,2101210		－	鉄 SS400	黒染め	15 20	LWH20	LH15AN LS20AL LH20AN	HSR20A	40	26	18.5	30	12	M5×10	DXF
LSVU-04リニアストッパーウレタン付	1	1,0201020		－	鉄 SS400	黒染め	20	－	－	SRS20M	40	18	10.5	30	12	M5×10	DXF
LSVU-05リニアストッパーウレタン付	1	1,3501350		－	鉄 SS400	黒染め	25	－	－	SRS25M	40	23	15.5	30	16	M6×12	DXF
LSVU-06リニアストッパーウレタン付	1	1,3501350		－	鉄 SS400	黒染め	25	－	LS25AL	－	40	31	23.5	30	16	M6×12	DXF
LSVU-07リニアストッパーウレタン付	1	1,3501350		－	鉄 SS400	黒染め	25	LWH25	LH25AL	HSR25A	40	34	26.5	30	16	M6×12	DXF
LSVU-08リニアストッパーウレタン付	1	1,6001600		－	鉄 SS400	黒染め	30	LWH30	LS30AL LH30AL	HSR30A	50	40	32.5	35	16	M8×16	DXF
LSVU-09リニアストッパーウレタン付	1	1,6001600		－	鉄 SS400	黒染め	35	LWH35	LS35AL LH35AL	HSR35A	50	46	38.5	35	16	M8×16	DXF
LSVU-01S	1	1,2101210		－	ステンレス SUS304	－	15	－	－	SRS15M	40	15	7.5	30	12	M5×10	DXF
LSVU-02S	1	1,4101410		－	ステンレス SUS304	－	15	LWH15	LS15AL	HSR15A	40	22	14.5	30	12	M5×10	DXF
LSVU-03S	1	1,4101410		－	ステンレス SUS304	－	15 20	LWH20	LH15AN LS20AL LH20AN	HSR20A	40	26	18.5	30	12	M5×10	DXF
LSVU-04S	1	1,2101210		－	ステンレス SUS304	－	20	－	－	SRS20M	40	18	10.5	30	12	M5×10	DXF
LSVU-05S	1	1,6001600		－	ステンレス SUS304	－	25	－	－	SRS25M	40	23	15.5	30	16	M6×12	DXF
LSVU-06S	1	1,6001600		－	ステンレス SUS304	－	25	－	LS25AL	－	40	31	23.5	30	16	M6×12	DXF
LSVU-07S	1	1,6001600		－	ステンレス SUS304	－	25	LWH25	LH25AL	HSR25A	40	34	26.5	30	16	M6×12	DXF
LSVU-08S	1	2,1102110		－	ステンレス SUS304	－	30	LWH30	LS30AL LH30AL	HSR30A	50	40	32.5	35	16	M8×16	DXF
LSVU-09S	1	2,1102110		－	ステンレス SUS304	－	35	LWH35	LS35AL LH35AL	HSR35A	50	46	38.5	35	16	M8×16	DXF

閉じる

単位：mm

品番	総質量（g）	材質	表面処理	レールサイズ	対応メーカー・シリーズ IKO社	対応メーカー・シリーズ NSK社	対応メーカー・シリーズ THK社	W	H	A	P	T	M1	入数（個）	価格（税抜/円）	CAD	図面	商品購入・見積
LSVU-01リニアストッパーウレタン付	0	鉄 SS400	黒染め	15	－	－	SRS15M	40	15	7.5	30	12	M5×10	1	1,0201020	DXF
LSVU-02リニアストッパーウレタン付	0	鉄 SS400	黒染め	15	LWH15	LS15AL	HSR15A	40	22	14.5	30	12	M5×10	1	1,2101210	DXF
LSVU-03リニアストッパーウレタン付	0	鉄 SS400	黒染め	15 20	LWH20	LH15AN LS20AL LH20AN	HSR20A	40	26	18.5	30	12	M5×10	1	1,2101210	DXF
LSVU-04リニアストッパーウレタン付	0	鉄 SS400	黒染め	20	－	－	SRS20M	40	18	10.5	30	12	M5×10	1	1,0201020	DXF
LSVU-05リニアストッパーウレタン付	0	鉄 SS400	黒染め	25	－	－	SRS25M	40	23	15.5	30	16	M6×12	1	1,3501350	DXF
LSVU-06リニアストッパーウレタン付	0	鉄 SS400	黒染め	25	－	LS25AL	－	40	31	23.5	30	16	M6×12	1	1,3501350	DXF
LSVU-07リニアストッパーウレタン付	0	鉄 SS400	黒染め	25	LWH25	LH25AL	HSR25A	40	34	26.5	30	16	M6×12	1	1,3501350	DXF
LSVU-08リニアストッパーウレタン付	0	鉄 SS400	黒染め	30	LWH30	LS30AL LH30AL	HSR30A	50	40	32.5	35	16	M8×16	1	1,6001600	DXF
LSVU-09リニアストッパーウレタン付	0	鉄 SS400	黒染め	35	LWH35	LS35AL LH35AL	HSR35A	50	46	38.5	35	16	M8×16	1	1,6001600	DXF
LSVU-01S	0	ステンレス SUS304	－	15	－	－	SRS15M	40	15	7.5	30	12	M5×10	1	1,2101210	DXF
LSVU-02S	0	ステンレス SUS304	－	15	LWH15	LS15AL	HSR15A	40	22	14.5	30	12	M5×10	1	1,4101410	DXF
LSVU-03S	0	ステンレス SUS304	－	15 20	LWH20	LH15AN LS20AL LH20AN	HSR20A	40	26	18.5	30	12	M5×10	1	1,4101410	DXF
LSVU-04S	0	ステンレス SUS304	－	20	－	－	SRS20M	40	18	10.5	30	12	M5×10	1	1,2101210	DXF
LSVU-05S	0	ステンレス SUS304	－	25	－	－	SRS25M	40	23	15.5	30	16	M6×12	1	1,6001600	DXF
LSVU-06S	0	ステンレス SUS304	－	25	－	LS25AL	－	40	31	23.5	30	16	M6×12	1	1,6001600	DXF
LSVU-07S	0	ステンレス SUS304	－	25	LWH25	LH25AL	HSR25A	40	34	26.5	30	16	M6×12	1	1,6001600	DXF
LSVU-08S	0	ステンレス SUS304	－	30	LWH30	LS30AL LH30AL	HSR30A	50	40	32.5	35	16	M8×16	1	2,1102110	DXF
LSVU-09S	0	ステンレス SUS304	－	35	LWH35	LS35AL LH35AL	HSR35A	50	46	38.5	35	16	M8×16	1	2,1102110	DXF

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,020円

材質

鉄 SS400

表面処理

黒染め

レールサイズ

15

対応メーカー・シリーズ IKO社

対応メーカー・シリーズ NSK社

対応メーカー・シリーズ THK社

SRS15M

W

40

H

15

A

7.5

P

30

T

12

M1

M5×10

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,210円

材質

鉄 SS400

表面処理

黒染め

レールサイズ

15

対応メーカー・シリーズ IKO社

LWH15

対応メーカー・シリーズ NSK社

LS15AL

対応メーカー・シリーズ THK社

HSR15A

W

40

H

22

A

14.5

P

30

T

12

M1

M5×10

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,210円

材質

鉄 SS400

表面処理

黒染め

レールサイズ

15
20

対応メーカー・シリーズ IKO社

LWH20

対応メーカー・シリーズ NSK社

LH15AN
LS20AL
LH20AN

対応メーカー・シリーズ THK社

HSR20A

W

40

H

26

A

18.5

P

30

T

12

M1

M5×10

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,020円

材質

鉄 SS400

表面処理

黒染め

レールサイズ

20

対応メーカー・シリーズ IKO社

対応メーカー・シリーズ NSK社

対応メーカー・シリーズ THK社

SRS20M

W

40

H

18

A

10.5

P

30

T

12

M1

M5×10

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,350円

材質

鉄 SS400

表面処理

黒染め

レールサイズ

25

対応メーカー・シリーズ IKO社

対応メーカー・シリーズ NSK社

対応メーカー・シリーズ THK社

SRS25M

W

40

H

23

A

15.5

P

30

T

16

M1

M6×12

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,350円

材質

鉄 SS400

表面処理

黒染め

レールサイズ

25

対応メーカー・シリーズ IKO社

対応メーカー・シリーズ NSK社

LS25AL

対応メーカー・シリーズ THK社

W

40

H

31

A

23.5

P

30

T

16

M1

M6×12

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,350円

材質

鉄 SS400

表面処理

黒染め

レールサイズ

25

対応メーカー・シリーズ IKO社

LWH25

対応メーカー・シリーズ NSK社

LH25AL

対応メーカー・シリーズ THK社

HSR25A

W

40

H

34

A

26.5

P

30

T

16

M1

M6×12

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,600円

材質

鉄 SS400

表面処理

黒染め

レールサイズ

30

対応メーカー・シリーズ IKO社

LWH30

対応メーカー・シリーズ NSK社

LS30AL
LH30AL

対応メーカー・シリーズ THK社

HSR30A

W

50

H

40

A

32.5

P

35

T

16

M1

M8×16

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,600円

材質

鉄 SS400

表面処理

黒染め

レールサイズ

35

対応メーカー・シリーズ IKO社

LWH35

対応メーカー・シリーズ NSK社

LS35AL
LH35AL

対応メーカー・シリーズ THK社

HSR35A

W

50

H

46

A

38.5

P

35

T

16

M1

M8×16

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,210円

材質

ステンレス SUS304

表面処理

レールサイズ

15

対応メーカー・シリーズ IKO社

対応メーカー・シリーズ NSK社

対応メーカー・シリーズ THK社

SRS15M

W

40

H

15

A

7.5

P

30

T

12

M1

M5×10

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,410円

材質

ステンレス SUS304

表面処理

レールサイズ

15

対応メーカー・シリーズ IKO社

LWH15

対応メーカー・シリーズ NSK社

LS15AL

対応メーカー・シリーズ THK社

HSR15A

W

40

H

22

A

14.5

P

30

T

12

M1

M5×10

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,410円

材質

ステンレス SUS304

表面処理

レールサイズ

15
20

対応メーカー・シリーズ IKO社

LWH20

対応メーカー・シリーズ NSK社

LH15AN
LS20AL
LH20AN

対応メーカー・シリーズ THK社

HSR20A

W

40

H

26

A

18.5

P

30

T

12

M1

M5×10

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,210円

材質

ステンレス SUS304

表面処理

レールサイズ

20

対応メーカー・シリーズ IKO社

対応メーカー・シリーズ NSK社

対応メーカー・シリーズ THK社

SRS20M

W

40

H

18

A

10.5

P

30

T

12

M1

M5×10

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,600円

材質

ステンレス SUS304

表面処理

レールサイズ

25

対応メーカー・シリーズ IKO社

対応メーカー・シリーズ NSK社

対応メーカー・シリーズ THK社

SRS25M

W

40

H

23

A

15.5

P

30

T

16

M1

M6×12

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,600円

材質

ステンレス SUS304

表面処理

レールサイズ

25

対応メーカー・シリーズ IKO社

対応メーカー・シリーズ NSK社

LS25AL

対応メーカー・シリーズ THK社

W

40

H

31

A

23.5

P

30

T

16

M1

M6×12

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,600円

材質

ステンレス SUS304

表面処理

レールサイズ

25

対応メーカー・シリーズ IKO社

LWH25

対応メーカー・シリーズ NSK社

LH25AL

対応メーカー・シリーズ THK社

HSR25A

W

40

H

34

A

26.5

P

30

T

16

M1

M6×12

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：2,110円

材質

ステンレス SUS304

表面処理

レールサイズ

30

対応メーカー・シリーズ IKO社

LWH30

対応メーカー・シリーズ NSK社

LS30AL
LH30AL

対応メーカー・シリーズ THK社

HSR30A

W

50

H

40

A

32.5

P

35

T

16

M1

M8×16

CAD

商品購入・見積

前の品番
次の品番

入数（個）：1

価格（税抜/円）：2,110円

材質

ステンレス SUS304

表面処理

レールサイズ

35

対応メーカー・シリーズ IKO社

LWH35

対応メーカー・シリーズ NSK社

LS35AL
LH35AL

対応メーカー・シリーズ THK社

HSR35A

W

50

H

46

A

38.5

P

35

T

16

M1

M8×16

CAD

商品購入・見積

閉じる

材質／表面処理／付属品

材質／表面処理	付属品
鉄 SS400／黒染め	①ウレタン（SBU15） …1個
ステンレス SUS304	①ウレタン（SBU15） …1個
