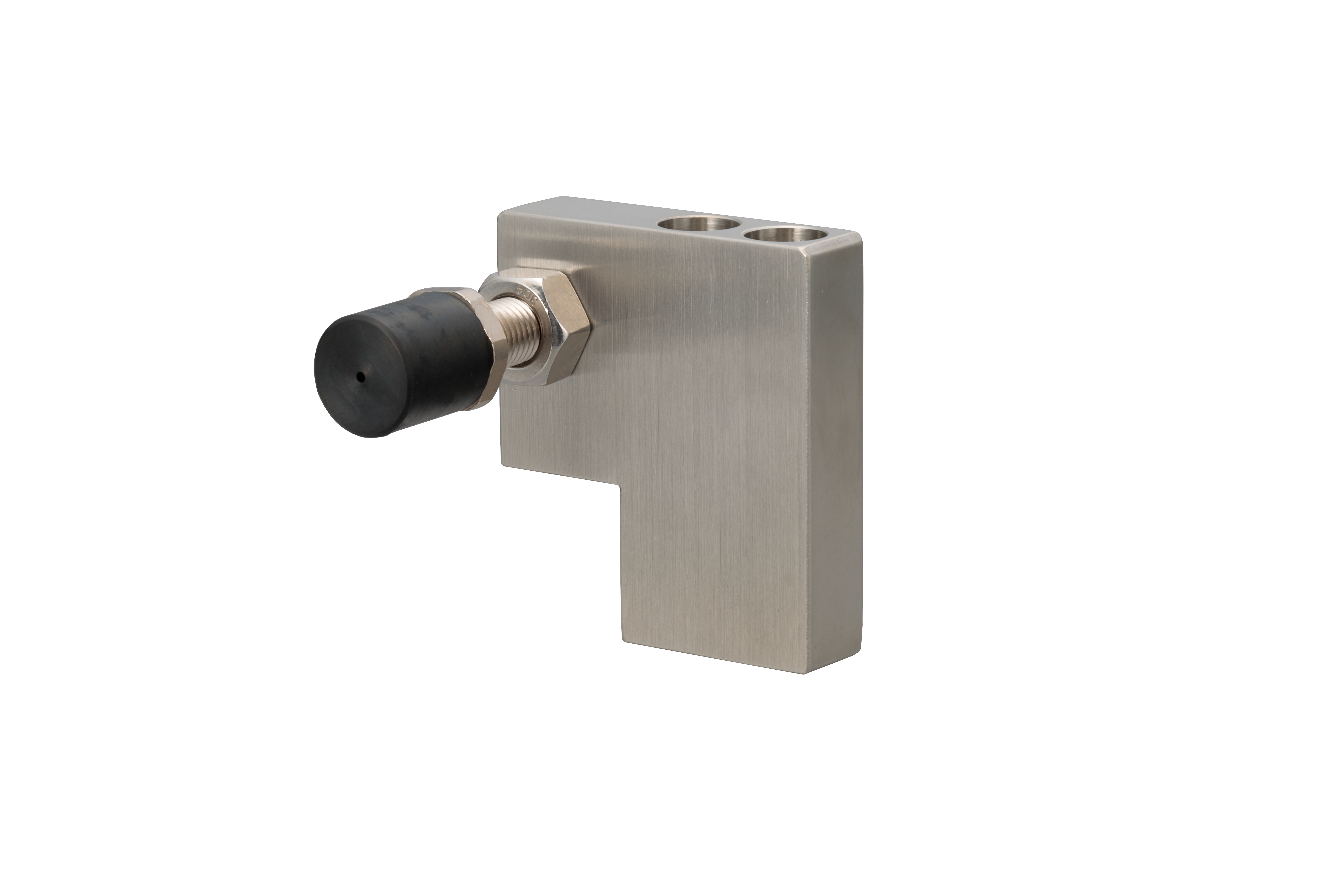

- リニアストッパー ウレタンボルト付 LSFN-U
- LSFN-01S-U

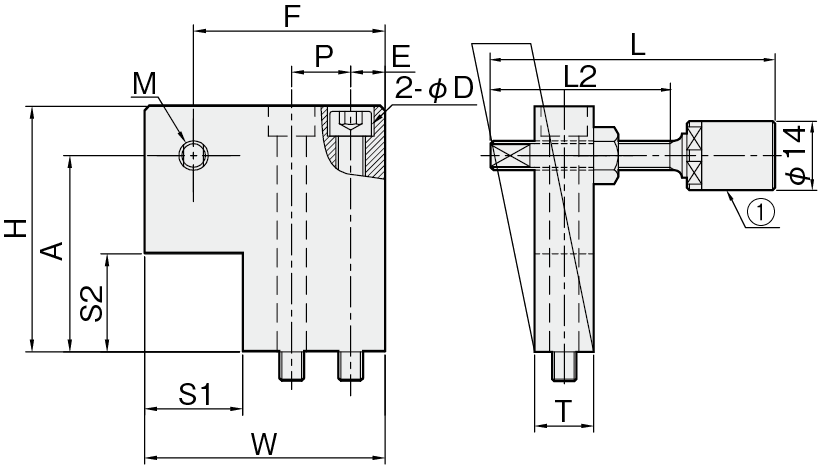

品番／寸法／CAD／価格単位：mm
| 品番 | レールサイズ | 対応メーカー・シリーズ IKO社 | 対応メーカー・シリーズ NSK社 | 対応メーカー・シリーズ THK社 | W | H | A | E | F | S1 | S2 | P | T | M (細目) | D | 付属品ボルト | 材質 | 表面処理 | 入数 （個） | 価格 （税抜/円） | CAD | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSFN-01S-U | 15 | － | － | SRS15M | 44 | 30 | 23.5 | 7 | 37 | 15 | 11 | 16 | 12 | M6×P0.75 | 5.5 | M5×35 | ステンレス SUS304 | － | 1 | 3,230 | DXF |
| 品番 | 入数 （個） | 価格 （税抜/円） | 図面 | レールサイズ | 対応メーカー・シリーズ IKO社 | 対応メーカー・シリーズ NSK社 | 対応メーカー・シリーズ THK社 | W | H | A | E | F | S1 | S2 | P | T | M (細目) | D | 付属品ボルト | 材質 | 表面処理 | 質量 （g） | CAD | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSFN-01S-U | 1 | 3,230 | 15 | － | － | SRS15M | 44 | 30 | 23.5 | 7 | 37 | 15 | 11 | 16 | 12 | M6×P0.75 | 5.5 | M5×35 | ステンレス SUS304 | － | － | DXF |
単位：mm
| 品番 | レールサイズ | 対応メーカー・シリーズ IKO社 | 対応メーカー・シリーズ NSK社 | 対応メーカー・シリーズ THK社 | W | H | A | E | F | S1 | S2 | P | T | M (細目) | D | 付属品ボルト | 材質 | 表面処理 | 入数 （個） | 価格 （税抜/円） | CAD | 商品購入・見積 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSFN-01S-U | 15 | － | － | SRS15M | 44 | 30 | 23.5 | 7 | 37 | 15 | 11 | 16 | 12 | M6×P0.75 | 5.5 | M5×35 | ステンレス SUS304 | － | 1 | 3,230 | DXF |
材質／表面処理／付属品
| 材質／表面処理 | 付属品 |
|---|---|
| 鉄 SS400／黒染め | 六角穴付ボルト（SCM435／黒染め）…2本 ①ウレタンボルト（SBUH6.8）…1本 |
| ステンレス SUS304 | 六角穴付ボルト（SUSXM7）…2本 ①ウレタンボルト（SBUH6.8）…1本 |
特長
- リニアガイドで動くテーブルなどの抜け止めや位置決めをするためのストッパーです。
- 金属同士の衝撃音を緩和するウレタンボルト付です。
- ウレタンボルトは細目のため、止める位置の微調整ができます。
- ウレタン部は交換可能です。
