BPE06N20Zセットベース　セリボルト　ＰＥ

原産国日本

JAN4549702131507

3dview

品番／寸法／CAD／価格単位：mm

寸法図を表示

品番	M	L	H	F	A	P	J	G	E	B	取付ボルトサイズ	材質	表面処理	質量（g）	入数（個）	価格（税抜/円）	CAD	図面	商品購入・見積
BPE06N20Z	M6×P1.0	44	27	16	20	17	12	11	8	19	M6	鉄 S25C	黒染め	71.0	1	1,5601560	DXF 3D

品番	入数（個）	価格（税抜/円）	図面	M	L	H	F	A	P	J	G	E	B	取付ボルトサイズ	材質	表面処理	質量（g）	CAD	商品購入・見積
BPE06N20Z	1	1,5601560		M6×P1.0	44	27	16	20	17	12	11	8	19	M6	鉄 S25C	黒染め	71.0	DXF 3D

閉じる

単位：mm

品番	M	L	H	F	A	P	J	G	E	B	取付ボルトサイズ	材質	表面処理	質量（g）	入数（個）	価格（税抜/円）	CAD	図面	商品購入・見積
BPE06N20Z	M6×P1.0	44	27	16	20	17	12	11	8	19	M6	鉄 S25C	黒染め	71.0	1	1,5601560	DXF 3D

前の品番
次の品番

入数（個）：1

価格（税抜/円）：1,560円

M

M6×P1.0

L

44

H

27

F

16

A

20

P

17

J

12

G

11

E

8

B

19

取付ボルトサイズ

M6

材質

鉄 S25C

表面処理

黒染め

質量（g）

71.0

CAD

商品購入・見積

閉じる

材質／表面処理／付属品

材質／表面処理
鉄 S25C／黒染め
ステンレス SCS13

特長

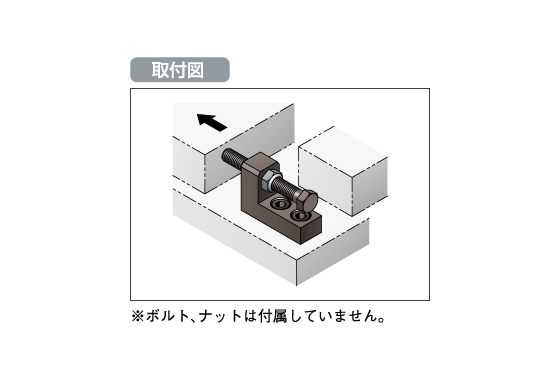

位置決めをするボルトを取り付けるためのブロックです。
テンショナーの部品としてもご使用いただけます。

お役立ち情報

リニアストッパー紹介動画について

リニアストッパー紹介動画について

コストダウン

技術資料

調整力（実験データ）

CAD一括ダウンロード

セットベース　（ZIPファイル　2,435KB)
