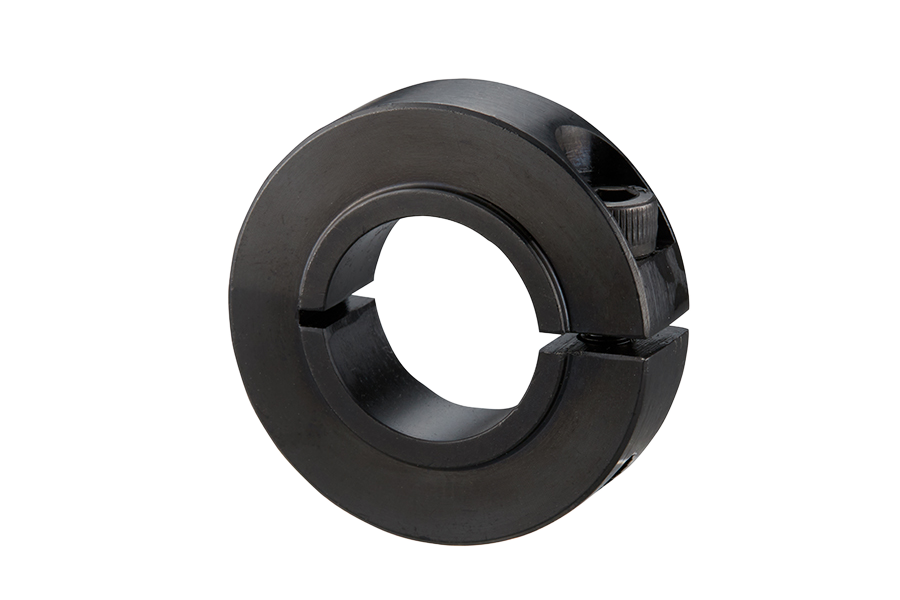

- セットカラー ベアリング固定用 スタンダードスリットカラー®
- SCS0608CB3

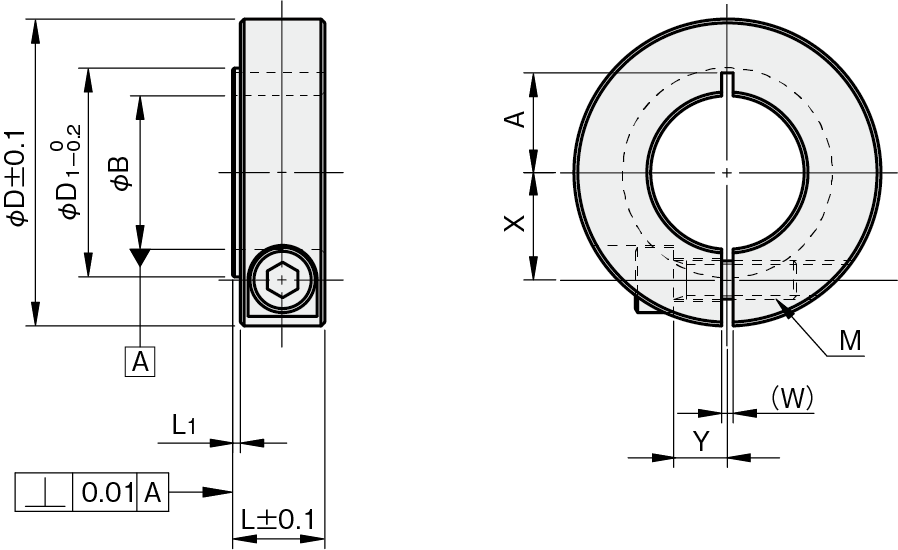

品番/寸法/CAD/価格単位:mm
品番 | 適合ベアリング | 内径∅B | ボス径∅D1 | 幅L | 幅L1 | 外径∅D | W | X | Y | A | 締付ネジM | 材質 | 表面処理 | 質量 (g) | 入数 (個) | 価格 (税抜/円) | CAD | 商品購入・見積 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SCS0608CB3 | 696ZZ | 6 | 9.1 | 8.5 | 1 | 20 | 1 | 6.5 | 3 | 7 | M3×8 | 鉄 S45C | 黒染め | 15.0 | 1 | 890 | DXF 3D |
品番 | 入数 (個) | 価格 (税抜/円) | 図面 | 適合ベアリング | 内径∅B | ボス径∅D1 | 幅L | 幅L1 | 外径∅D | W | X | Y | A | 締付ネジM | 材質 | 表面処理 | 質量 (g) | CAD | 商品購入・見積 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SCS0608CB3 | 1 | 890 | 696ZZ | 6 | 9.1 | 8.5 | 1 | 20 | 1 | 6.5 | 3 | 7 | M3×8 | 鉄 S45C | 黒染め | 15.0 | DXF 3D |
単位:mm

品番 | 適合ベアリング | 内径∅B | ボス径∅D1 | 幅L | 幅L1 | 外径∅D | W | X | Y | A | 締付ネジM | 材質 | 表面処理 | 質量 (g) | 入数 (個) | 価格 (税抜/円) | CAD | 商品購入・見積 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SCS0608CB3 | 696ZZ | 6 | 9.1 | 8.5 | 1 | 20 | 1 | 6.5 | 3 | 7 | M3×8 | 鉄 S45C | 黒染め | 15.0 | 1 | 890 | DXF 3D |
材質/表面処理/付属品
材質記号 | 材質/表面処理 | 付属品 |
---|---|---|
C | 鉄 S45C/黒染め | 六角穴付ボルト(黒染め) 1本 |
M | 鉄 S45C/無電解ニッケルメッキ | 六角穴付ボルト(SUSXM7)1本 |
S | ステンレス SUS304 | 六角穴付ボルト(SUSXM7)1本 |
特長
- シャフトにベアリングやスプロケットなどを固定できます。
- 強い締結力でシャフトに取付可能です。
- シャフトに傷が付きにくいクランプ構造です。
- 凸部でベアリングの内輪を押さえることができます。
動画
お役立ち情報
技術資料
CAD一括ダウンロード
FAQ(よくある質問)
スリットカラー(SCS)、セパレートカラー(SCSS)のスラスト力/ラジアル力は?
技術資料に試験結果がございますのでご参照ください。スラスト力/ラジアル力は締付ボルトサイズによって大きく変わります。
カタログにないサイズのセットカラーは製作可能ですか?
標準品の追加工サービスにて内径拡大、ネジ穴やキー溝の追加など1個から可能です。また一からの製作も1個から対応します。
追加工サービスはこちら →
キー溝サイズがJIS規格より大きいのはなぜですか?
セットカラーを取り付ける際、キーに干渉しないよう、逃がしの目的で大きく設計されています。
