保護キャップ Lアングル(R付)用(白)

  • cad2d
  • cad3d
  • RoHS10物質
  • 当日出荷受付15時まで

原産国日本

拡大拡大 3dview3dview

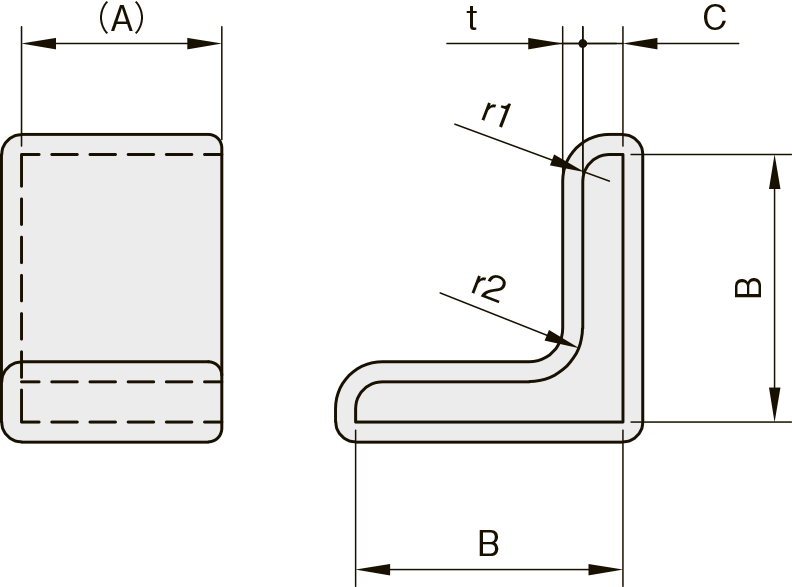

表示している寸法図は、代表の形状の寸法図です。
品番詳細ページには品番ごとの寸法図が表示されます。

品番/寸法/CAD/価格単位:mm

絞り込みを閉じる

幅B

幅C

深さ(A)

角Rr1

角Rr2

厚さt

品番幅B幅C深さ(A)角Rr1角Rr2厚さt質量
(g)
入数
(個)
価格
(税抜/円)
CAD図面商品購入・見積
HLWHL20X3-P20315R2R41.530.010850DXF 3D
HLWHL30X3-P30315R2R41.540.010920DXF 3D
HLWHL40X3-P40315R2R4.51.550.010950DXF 3D
HLWHL40X5-P40515R3R4.51.555.010980DXF 3D
HLWHL50X4-P50415R3R6.51.560.0101,000DXF 3D
HLWHL50X6-P50615R4.5R6.51.570.0101,050DXF 3D
HLWHL20X3-B20315R2R41.5300.01004,200DXF 3D
HLWHL30X3-B30315R2R41.5400.01004,600DXF 3D
HLWHL40X3-B40315R2R4.51.5500.01004,700DXF 3D
HLWHL40X5-B40515R3R4.51.5550.01004,900DXF 3D
HLWHL50X4-B50415R3R6.51.5600.01005,000DXF 3D
HLWHL50X6-B50615R4.5R6.51.5700.01005,200DXF 3D
品番入数
(個)
価格
(税抜/円)
図面幅B幅C深さ(A)角Rr1角Rr2厚さt質量
(g)
CAD商品購入・見積
HLWHL20X3-P1085020315R2R41.530.0DXF 3D
HLWHL30X3-P1092030315R2R41.540.0DXF 3D
HLWHL40X3-P1095040315R2R4.51.550.0DXF 3D
HLWHL40X5-P1098040515R3R4.51.555.0DXF 3D
HLWHL50X4-P101,00050415R3R6.51.560.0DXF 3D
HLWHL50X6-P101,05050615R4.5R6.51.570.0DXF 3D
HLWHL20X3-B1004,20020315R2R41.5300.0DXF 3D
HLWHL30X3-B1004,60030315R2R41.5400.0DXF 3D
HLWHL40X3-B1004,70040315R2R4.51.5500.0DXF 3D
HLWHL40X5-B1004,90040515R3R4.51.5550.0DXF 3D
HLWHL50X4-B1005,00050415R3R6.51.5600.0DXF 3D
HLWHL50X6-B1005,20050615R4.5R6.51.5700.0DXF 3D

材質/表面処理/付属品

材質
ポリ塩化ビニルPVC

特長

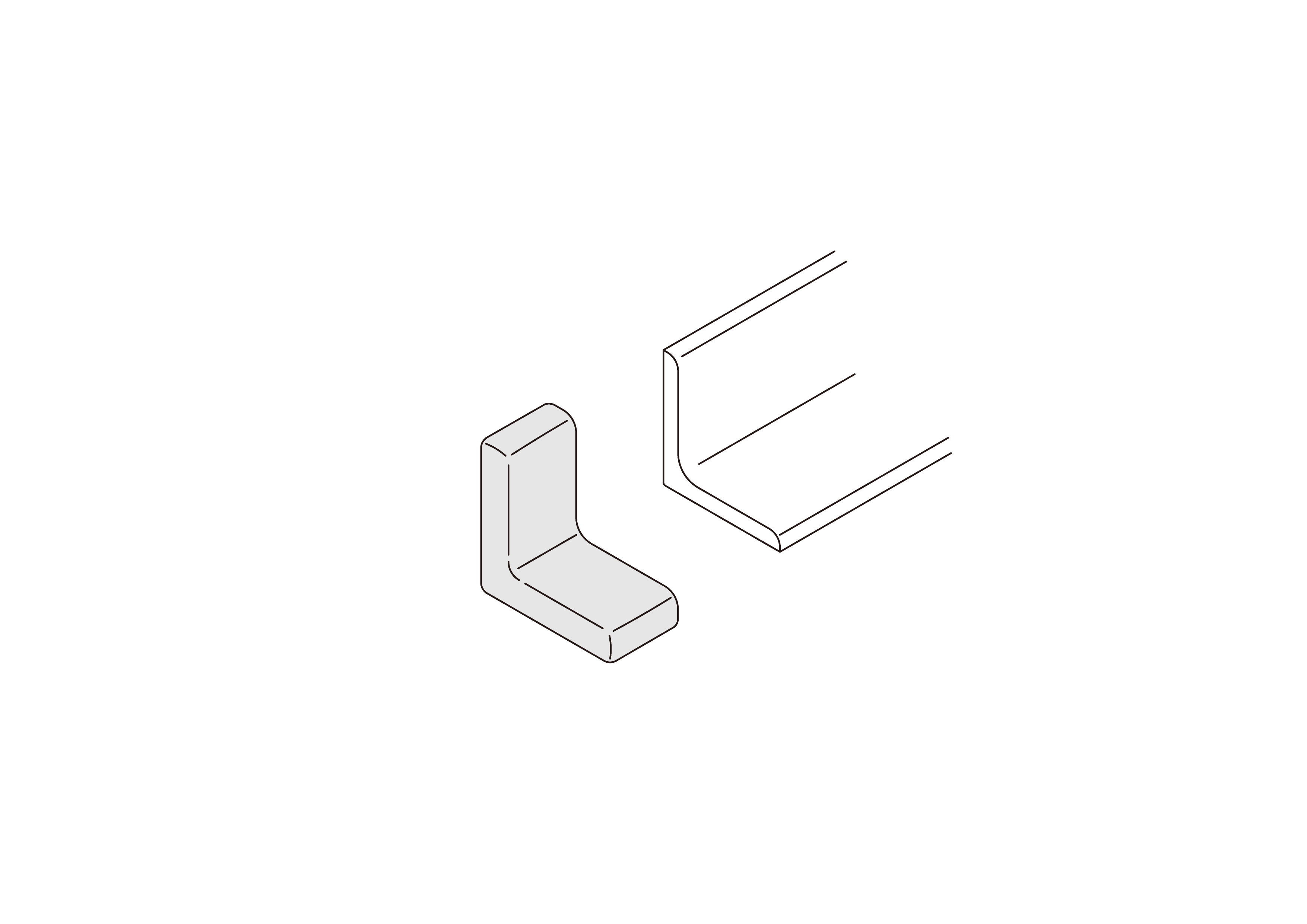

  • Lアングル(R付)の端部の保護にご使用いただけます。
  • 接触による人のけがや製品・設備の破損を防止します。
